深圳辰普森平稳推进BIM项目

2021-09-24 09:00

来源:深圳市辰普森信息咨询有限公司

0

01 项目概况



  深圳市辰普森信息咨询有限公司所负责的项目:深圳平乐骨伤科医院,是一所集医疗、教学、科研和预防保健为一体三级甲等中医骨伤专科医院,是深圳市医保和新农合联网结算定点医院。

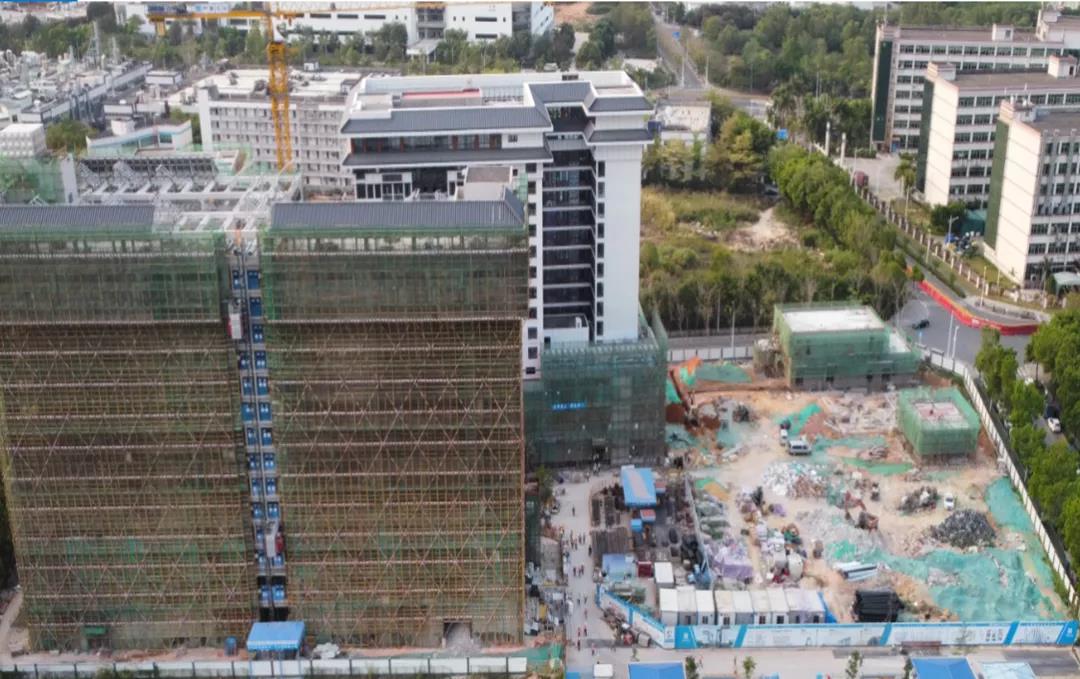

  项目选址位于启运路南侧,四面均与城市规划道路相邻,基地北侧为启运路,东侧为二号路,南侧为启兴路。

  总建筑面积约74025.82㎡,其中A栋改造为外科大楼,B栋改造为门诊综合楼,E栋改造为行政办公楼,人防地下室改造为放射科、餐厅及设备用房,新增门卫室、景观连廊及污水处理设备间及储氧间。

02 BIM工作情况



  现已建成的3栋公寓楼,3栋楼均为框架-剪力墙结构。其中A、B栋地上十四层,E栋地上十二层;地下室一层,主要功能为人防地下室,总建筑面积为53281.64㎡,建设总用地面积为22112.4㎡。

  在机电深化过程中,我司派遣了具有扎实专业知识、项目经验丰富的BIM工程师驻场,深入现场,解决现场问题,保证项目顺利开展。

  在BIM机电深化的过程中,对不同的区域进行多次优化,解决设计图纸的问题,优化管线路由,使管线整洁美观,满足净高要求,也使其能够满足各房间的功能使用要求。

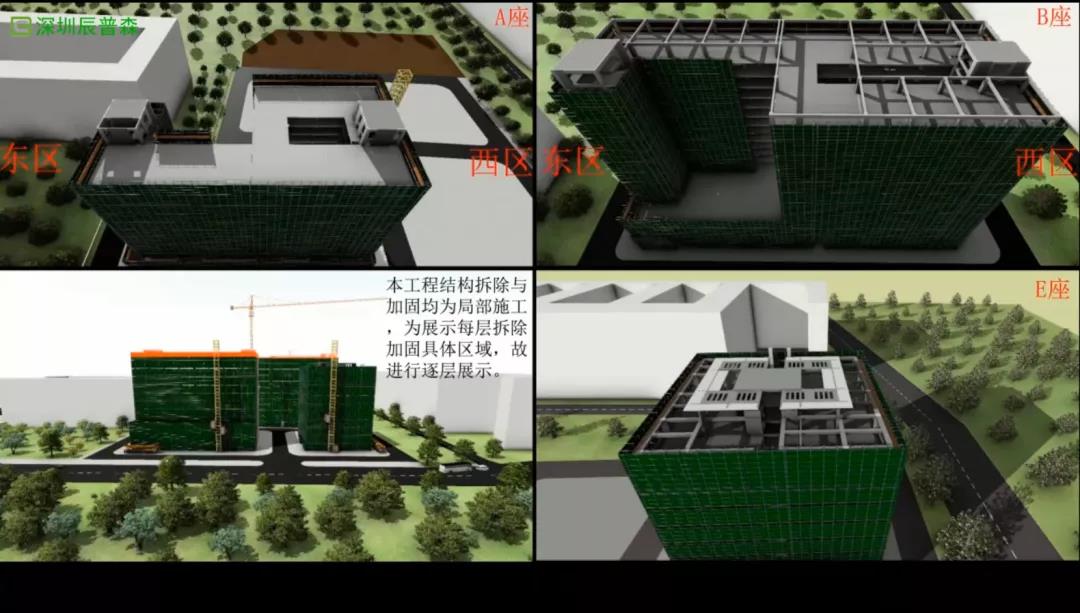

施工模拟

  由于拆除属于本项目重要施工难点工序,采用BIM+技术进行方案模拟,邀请各方专业人士参与,进行研讨确定拆除方案的论证,保证项目安全、高质量施工进展。

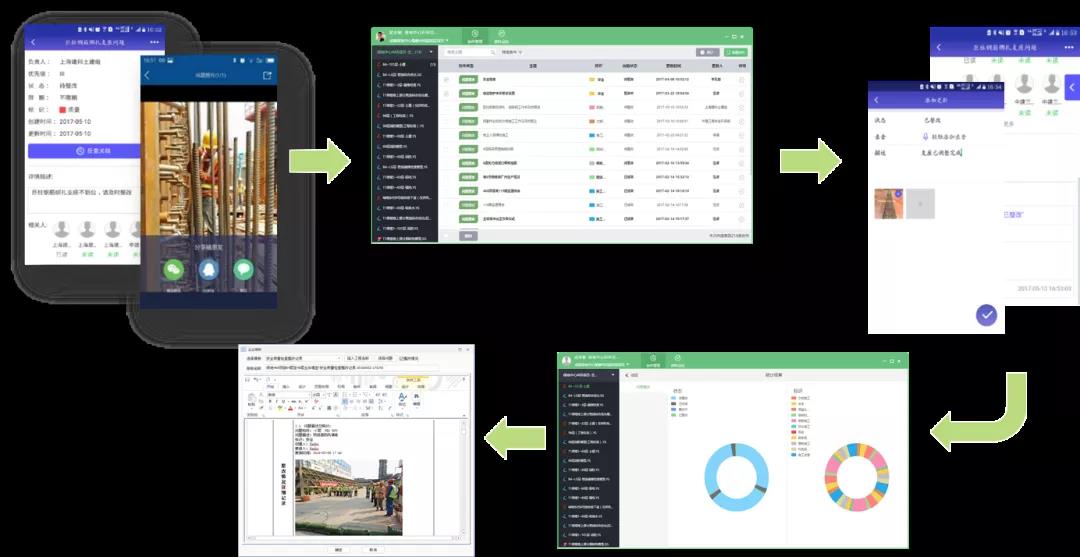

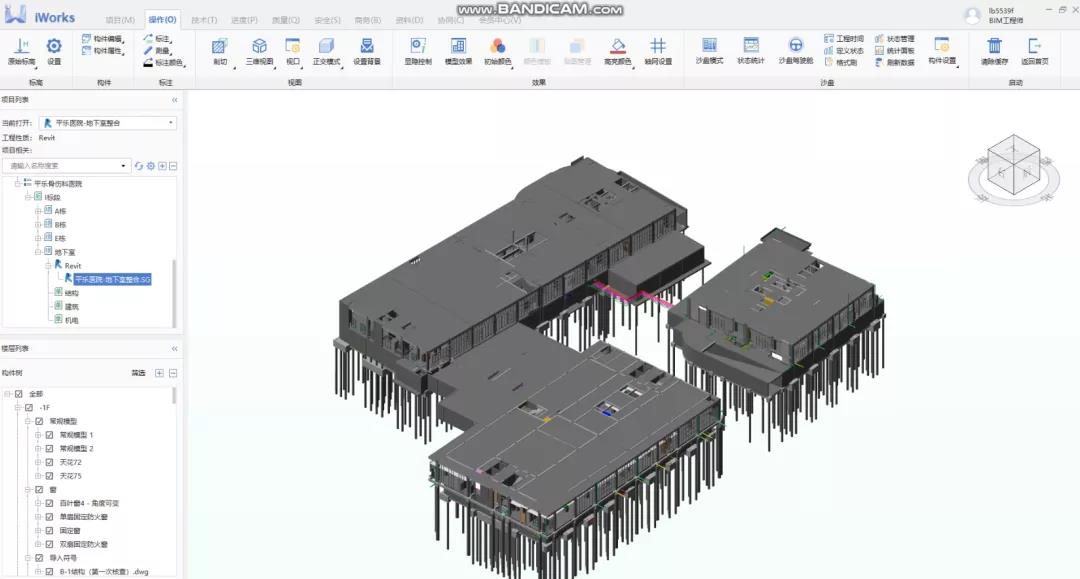

施工管理协同

  为了更有效地开始BIM管理工作,本项目了应用鲁班平台。通用鲁班平台,能够实现模型及时与现场施工进度同步,便于各方掌握工程进度;实时调取现场重难点部位,快速判断现场构造合理性;提高施工过程中问题协调沟通的效率,有效把控施工质量;集中云端管理项目资料,方便随时随地调取资料;提高现场质量验收的合理性、真实性和及时率;有效监管施工、监理的履约情况,促进质量提升。

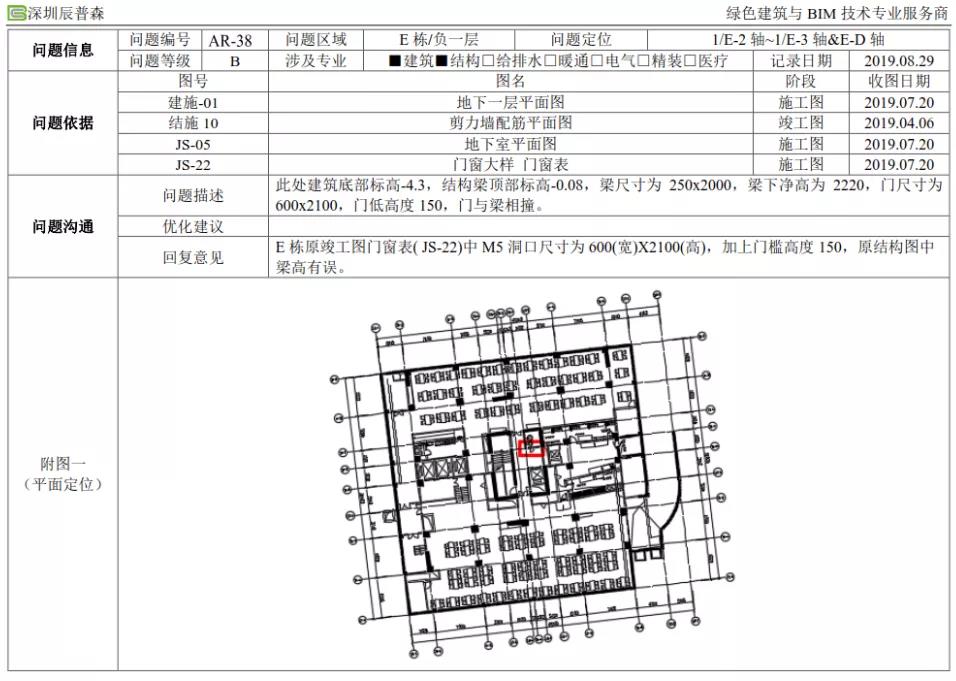

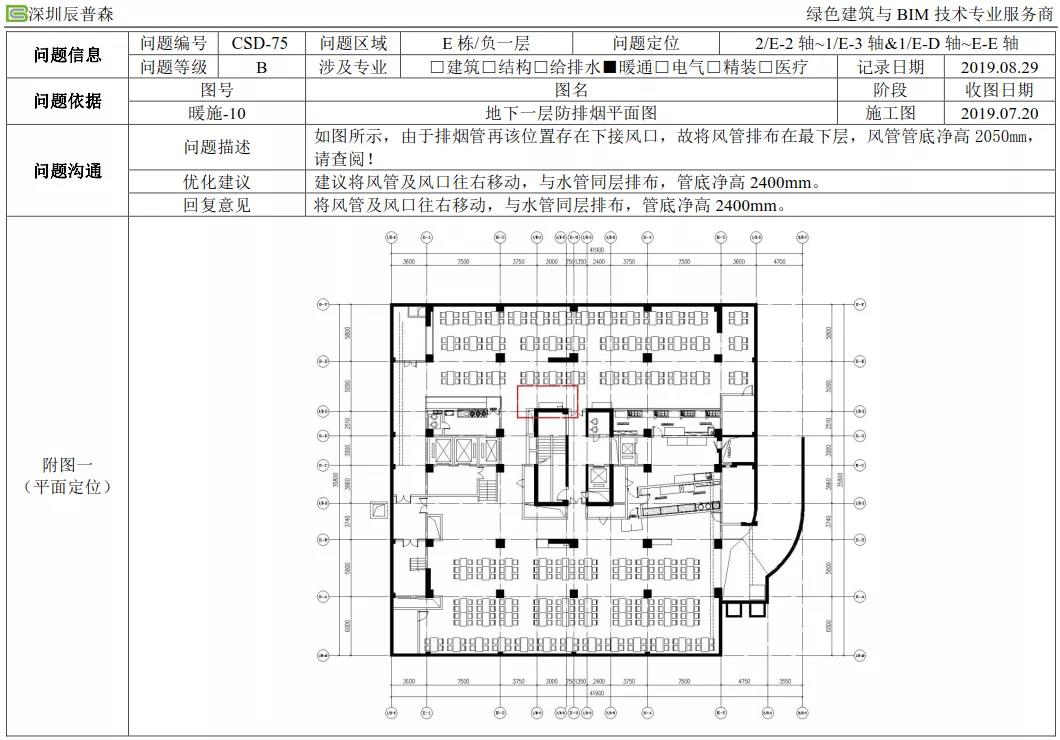

优化报告

  通过搭建BIM建筑、结构、机电模型,发现图纸存在的问题,编制问题报告,抄送各方协商解决。

管综深化设计

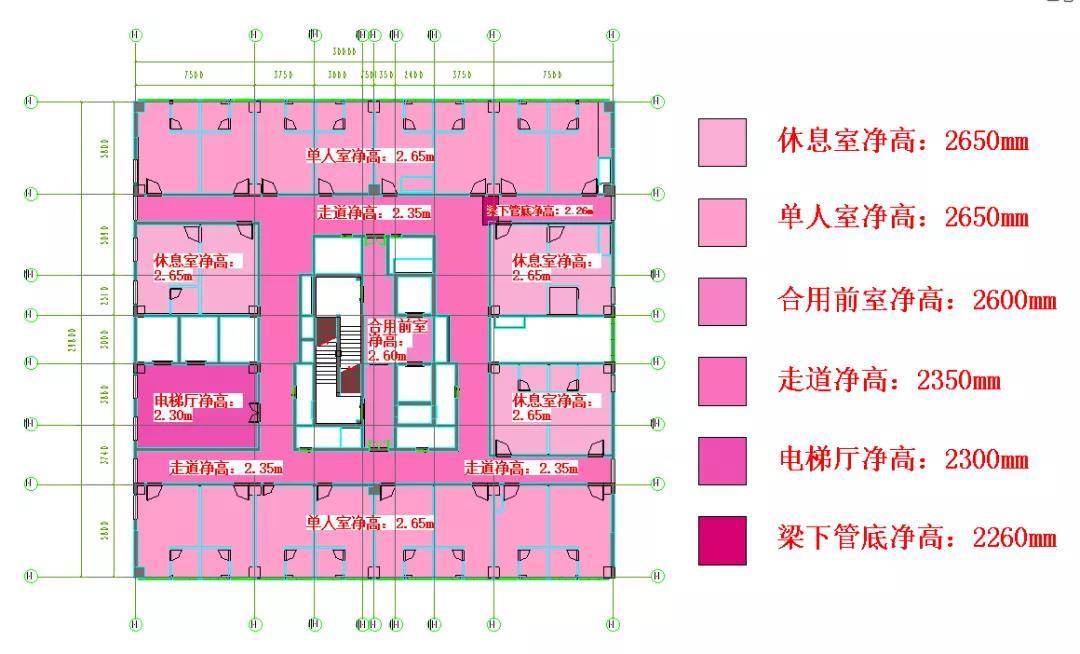

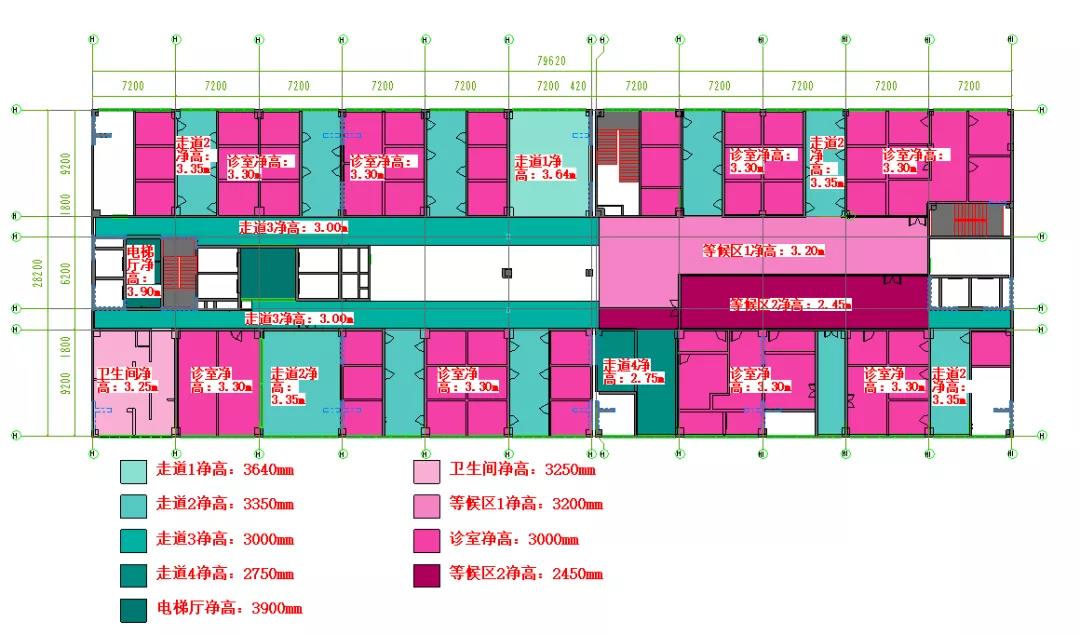

  根据机电管线综合排布对电气、暖通、给排水的标高调整,为达到净高满足、 安装操作可行性和尽可能减少工程量的目的。提前对施工复杂节点进行展露并解决安装难题,避免因专业之间碰撞而多次拆改,同时出具净高分析图。

精装BIM应用

  A、B、E栋首层、室外、名医堂、ICU、普通病房、检验科、公共卫生间、急诊(普通)手术室以及放射科进行精装修漫游,提前体验精装修效果。
