一、适用领域

  EIBIM v4由江苏狄诺尼信息技术有限责任公司研发,适用于公路、城市道路交通基础设施BIM正向设计。

二、功能特点

  EIBIM v4由EICAD 4.0版和EIRVT 2018两产品构成,实现自动化、参数化的设计建模过程。设计者在熟悉的CAD工作环境中,借助EICAD4.0版完成路线设计,导出线路信息模型(RIM文件),由EIRVT插件自动生成道路和立交的BIM模型。

图1 从EICAD4导出到RIM,在EIRVT中导入建立模型



1、EICAD 4.0

  EICAD 4.0具有n EI云端设计平台、边坡边沟断面设计、土石方调配、互通立交自动布线、自动拉坡、导出线路信息模型(RIM)、导出LandXML数据文件、导出n FBX/OBJ数据文件等功能。

2、EIRVT 2018

  进入Revit 2018软件,EIRVT辅助建模功能命令集成在“狄诺尼建模”菜单组。

图2 EIRVT 2018建模软件的Ribbon界面

  道路和立交BIM建模:EIRVT能够导入EICAD数字地面模型网格,生成Revit地形模型;导入RIM文件创建道路路基、路面结构层和边坡模型(填挖方模型除外);按桩号范围绘制各条道路特征线。

图3  EIRVT 2018建立的路基、路面结构层和边坡模型



  交通工程BIM建模:EIRVT能够建立护栏、标线模型,单个或批量插入标志牌。通过“修剪模型”命令,可以删除指定桩号范围内的护栏和标线。对于复杂的路面标线(例如:互通立交的导流线)可以使用“导入面模型”命令将3DRoad绘制的面模型导入Revit,创建带有厚度的BIM实体。

  其他辅助建模功能还包括:查询模型、快速删除模型、绘制桩号标签、族构件定位、构件格式刷、构件批量改名、导入二维或三维折线,等等。

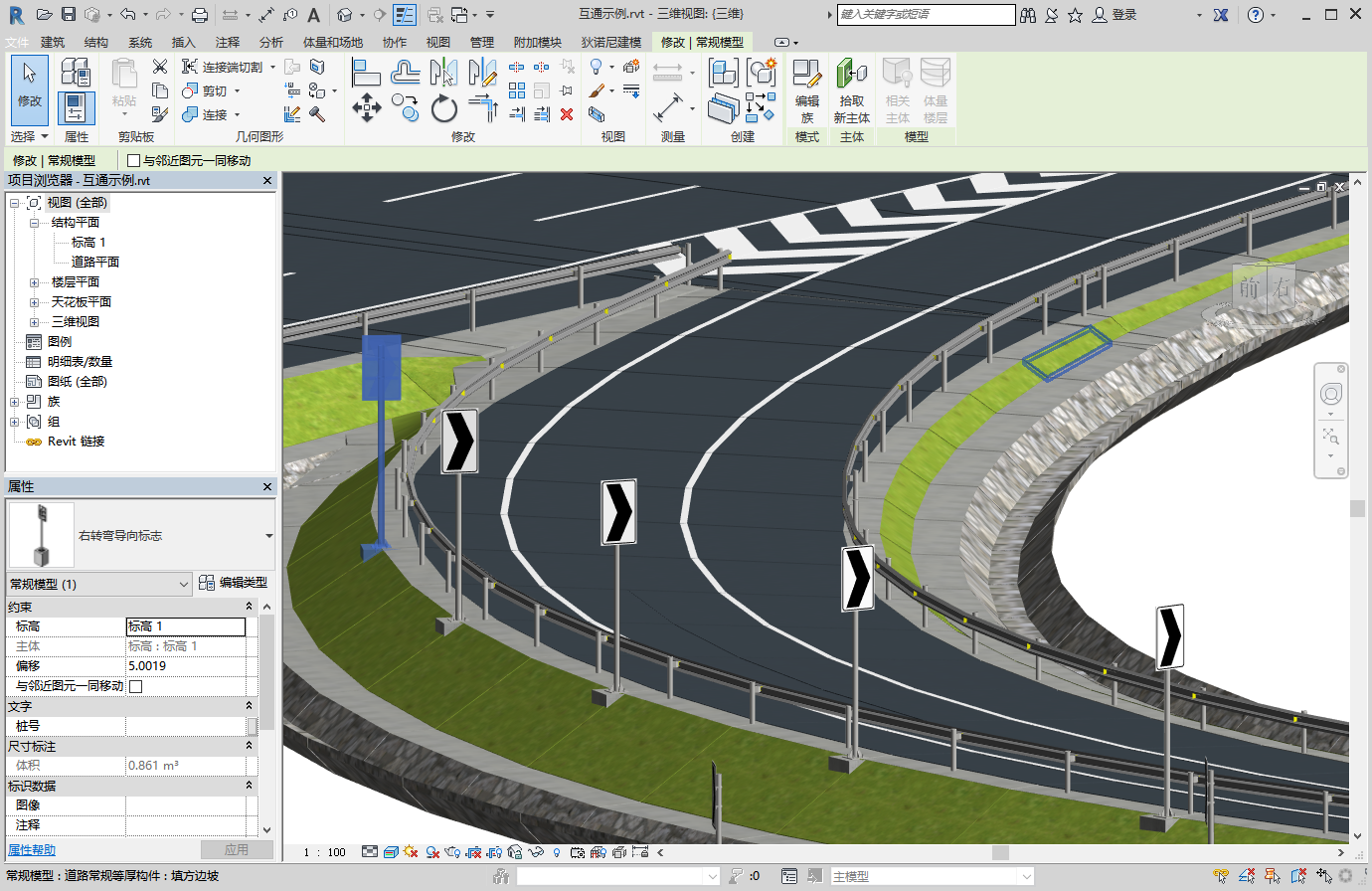

图4 EIRVT 2018建立的护栏、标线、标志牌模型



3、企业大数据后台管理

  EICAD4.0采用账号+设备双授权管理,可有效保护公司资产;

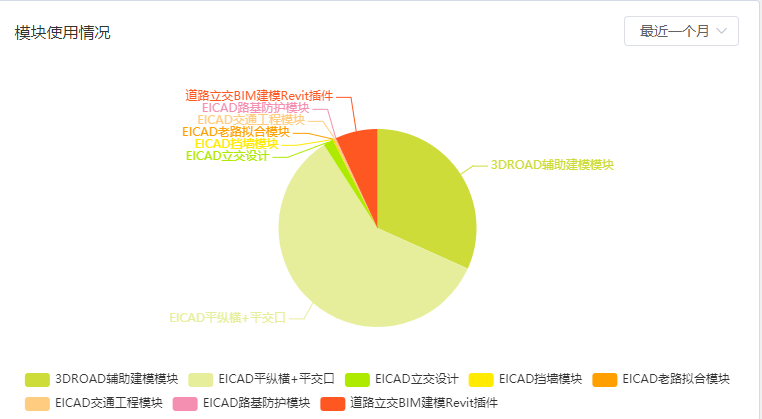

  云管理助力管理者掌握企业软件应用数据,实现大数据分析。



三、应用条件

  硬件环境和软件环境详见其软件使用说明书。
