上海同豪土木桥梁博士V4

2021-09-14 15:00

来源:

0

一、适用领域

  桥梁博士V4由上海同豪土木工程咨询有限公司研发,适用于桥梁空间结构分析计算。

二、功能特点

  桥梁博士V4使用“构件建模”法,实现了桥梁计算模型的参数化建模,同时还实现了桥梁建造过程4D模拟和桥梁构造、钢筋钢束的三维可视,并且支持上下部结构及基础联合计算,是基于BIM的桥梁空间结构分析系统。

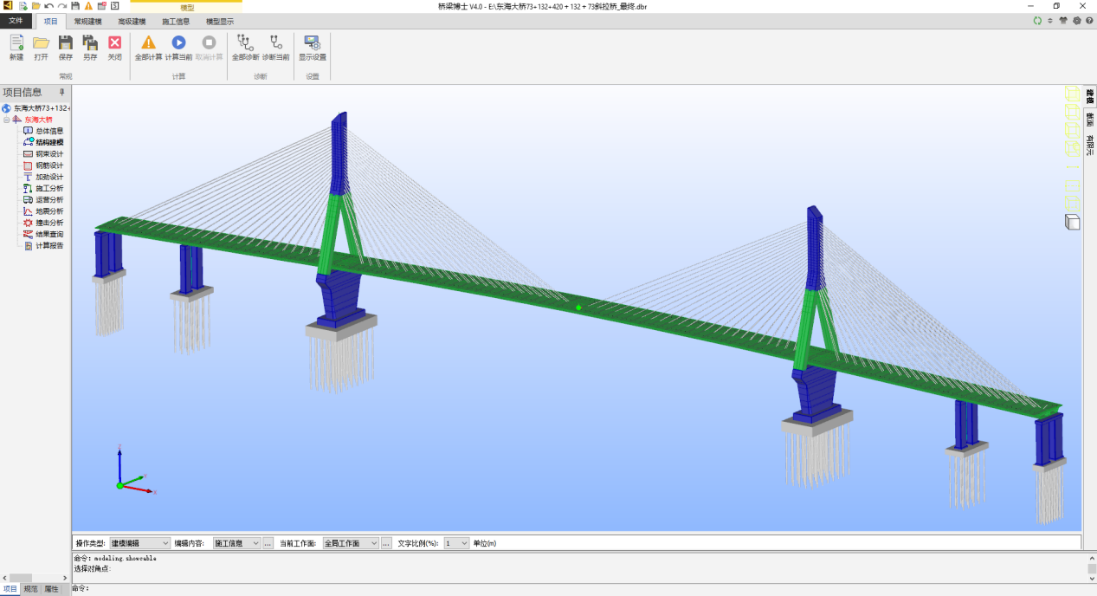

图1 桥梁博士V4界面



软件特点:

  1、计算核心全面支持空间三维结构,支持七自由度梁单元;

  2、数据输入全部采用图形、表格交互,建模效率大幅提升;

  3、创新使用“构件建模”法,更贴近工程实际,降低结构计算难度;

  4、支持桥梁结构抗倾覆稳定计算等功能;

  5、基于空间影响面理论,全面解决任意活载类型、各种组合的智能布载难题;

  6、支持计算书自动生成,计算结果输出更符合桥梁专业习惯,图表清晰,数据丰富;

  7、支持桩基础作为子结构参与结构整体模型的联合分析,并可完成全桥从上部到下部以及基础的全过程一体化验算;

  8、支持抗震、几何非线性等高级力学分析功能;

  9、系统解决多项桥梁分析疑难问题,实现有效分布宽度等内容自动计算;

  10、支持国内公路、城市、铁路等桥梁设计规范,内容涵盖混凝土、钢桥、组合梁等结构规范,以及抗震、抗风、斜拉桥、悬索桥等规范。

三、应用条件

  硬件环境和软件环境详见其软件使用说明书。
