BIM+5G,机场项目“智慧工地”!

2021-07-16 09:34

来源:BIM学社

0

       在杭州萧山机场T3航站楼前方,有一个5G“智慧工地”已经实现了“5G+BIM”应用全覆盖。这个工地便是由中建三局华东公司承建的萧山国际机场三期交通中心工程。通过“5G+BIM”技术的应用,精准把控施工质量,为2022年亚运会配套设施建设贡献智慧力量。

        一、何为“5G+BIM”智慧工地?

        1. 零延迟

         项目管理人员通过办公区大屏幕、手机端即可随时随地查看现场施工状态、水电及各项设备参数。

        2. 大数据

        智慧工地平台集成了施工现场进度、安全、人员、设备等各项关键数据,为优质履约提供参数支撑。

       3. 全天候

       24小时“监控”施工现场,出现安全隐患时第一时间同步反馈至管理人员手机端,守护工地安全。

      4. 高精度

      利用BIM模型精准模拟混凝土浇筑方量,降本增效;利用激光测距精准提高工程质量检查效率等。

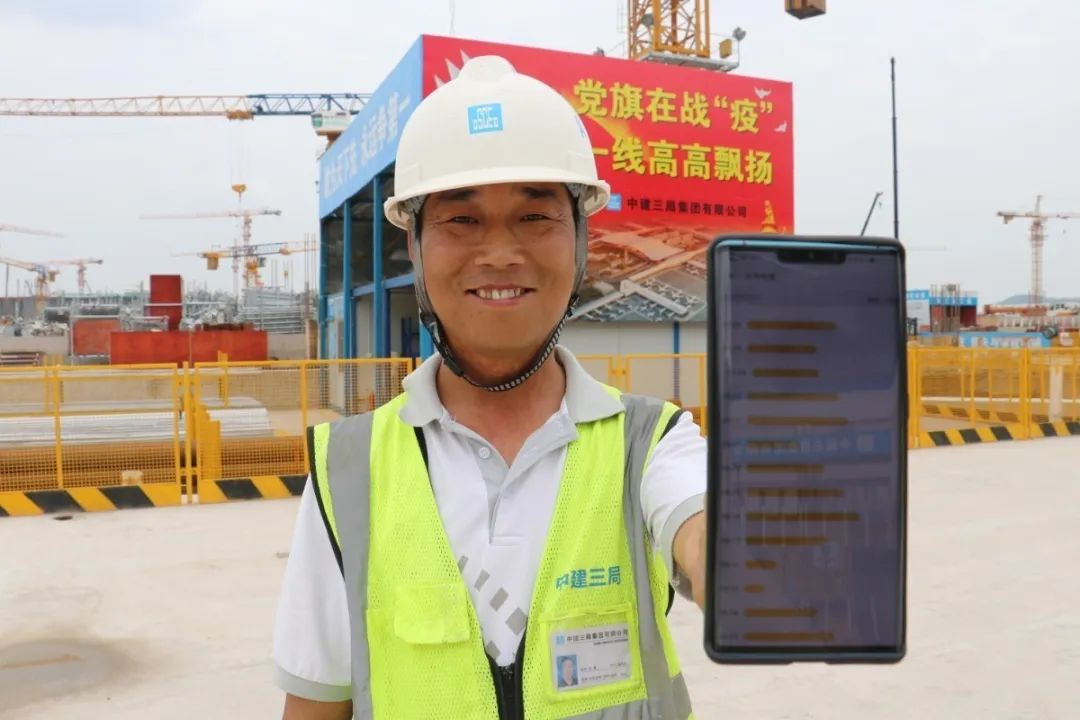

【通过手机端智慧工地软件,实时查看现场水电参数】

         二、那么“5G+BIM”智慧工地是如何为项目解决实际问题的呢?

        1、远程“指挥所”:全域可视,一览无遗

        项目部施工区位于航站楼正前方,距办公区需10分钟车程,且项目建筑面积广,工区划分多,基坑面积大,统筹规划管理时急需“可视化”模型。因此,首要问题是如何更加方便、及时地查看、管理现场作业情况?

       项目通过5G技术,集成各应用系统数据,以BIM模型为信息载体,在办公区成立“智能展示大厅”,如同战役中的后方“指挥所”,统揽全局,为施工现场管理打开“上帝视角”。

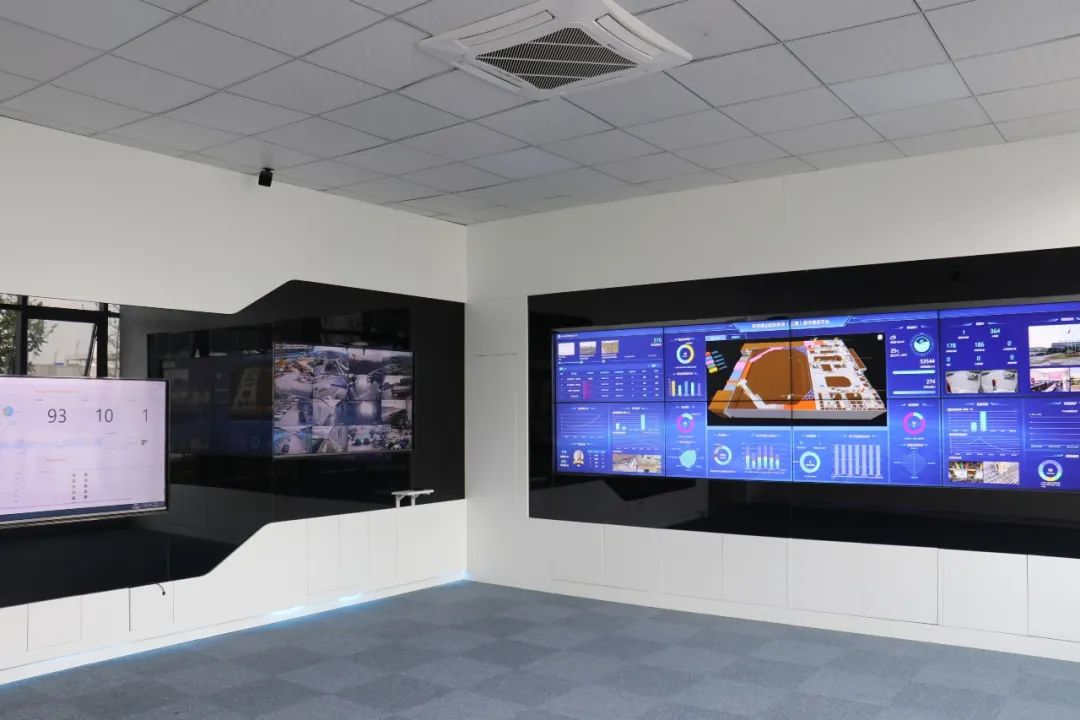

【智能展示大厅】

        在大厅内,“5G+BIM模型”结合视频监控、智能广播、劳务一卡通、车辆管理等系统,将施工过程、进度管理、安全管理、人员管理、绿色施工等内容,从传统的定性表达实现定量表达。通过5G网络,“零延迟”地集中展示在大屏幕上,实现工地的全方位信息化管理,构建智慧工地。

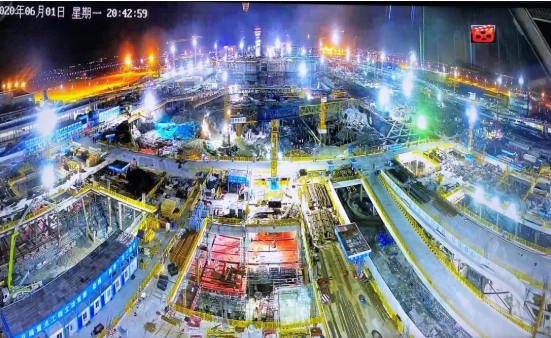

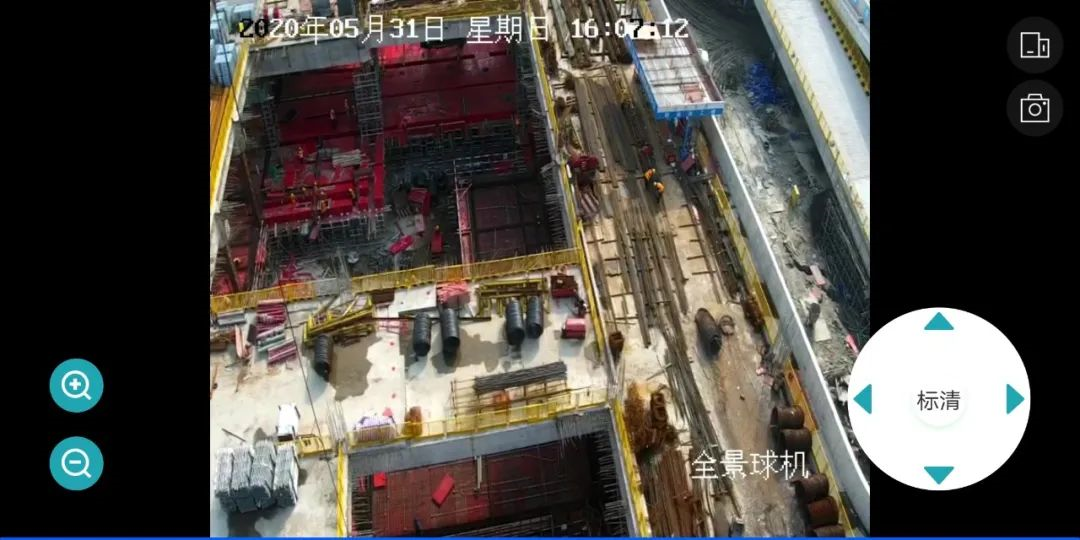

【大屏幕上可查看整个施工现场】

        此外,项目人员通过手机端也可以随时随地查看BIM模型、现场水电用量、施工区域作业情况等,实现远程巡检、连线检查,实时进行语音、文字、视频交互沟通,及时解决现场问题。

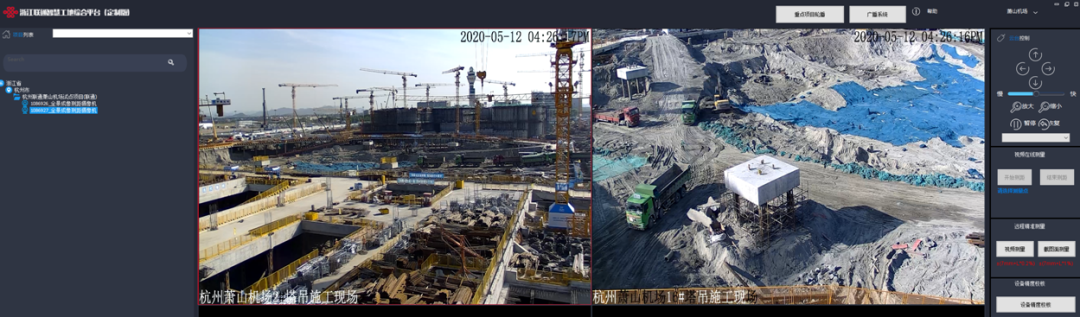

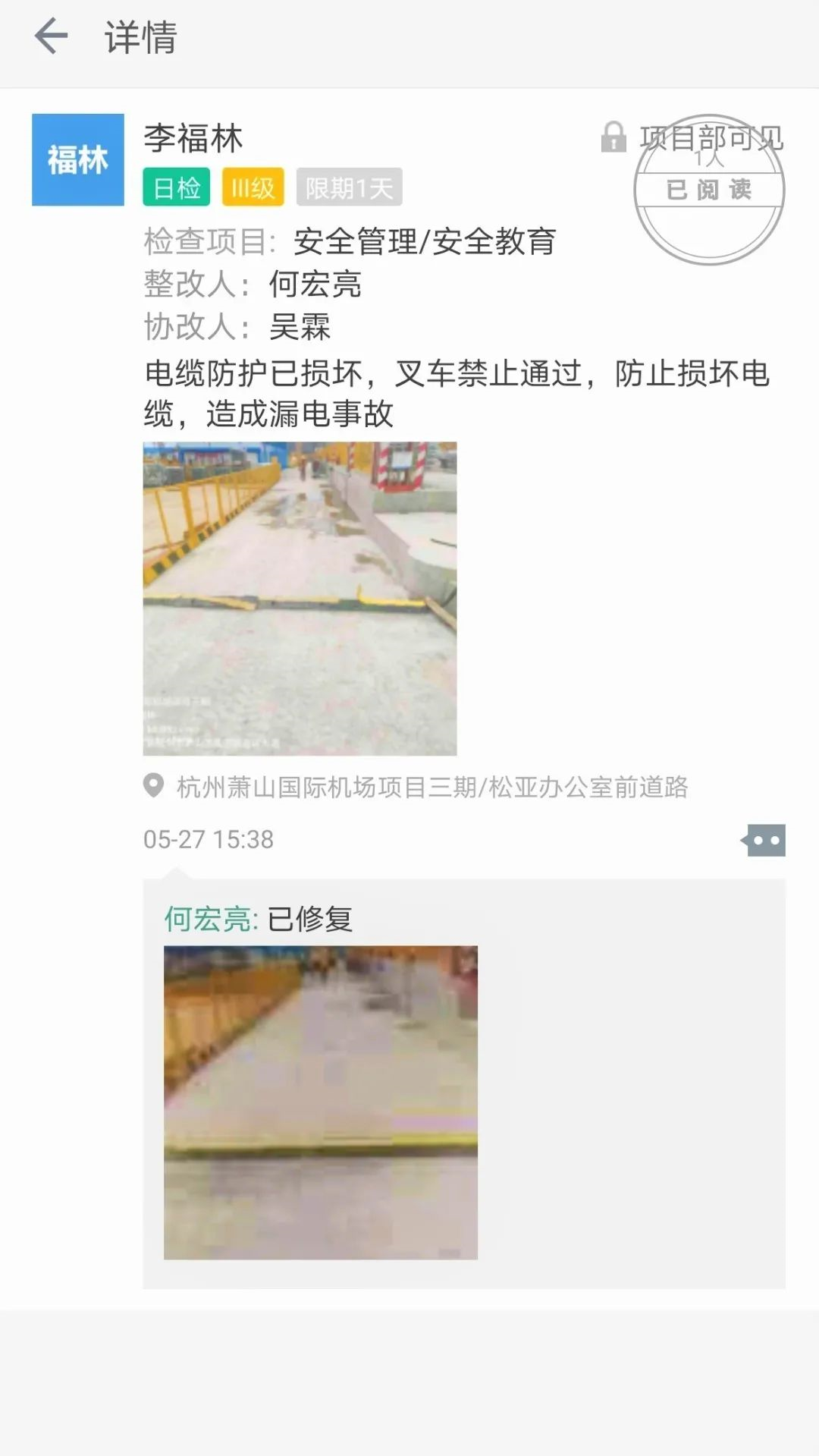

【手机端查看施工作业情况页面】



         2、隐形“防护罩”:安全之弦,时刻绷紧

        解决了现场情况“随时可视”的问题,第二个问题便是如何更加优质地做好安全管理。交通中心工程有64万㎡的建筑面积,目前场区内共12台塔吊,材料繁杂、劳动力众多,加上数量众多的挖机,安全工作需要时刻盯牢。

       通过5G技术,如同为施工现场打造了一层全覆盖的隐形“防护罩”,将塔吊安全、现场作业安全、人员安全等内容进行自动数据采集,危险情况自动反映和自动控制。

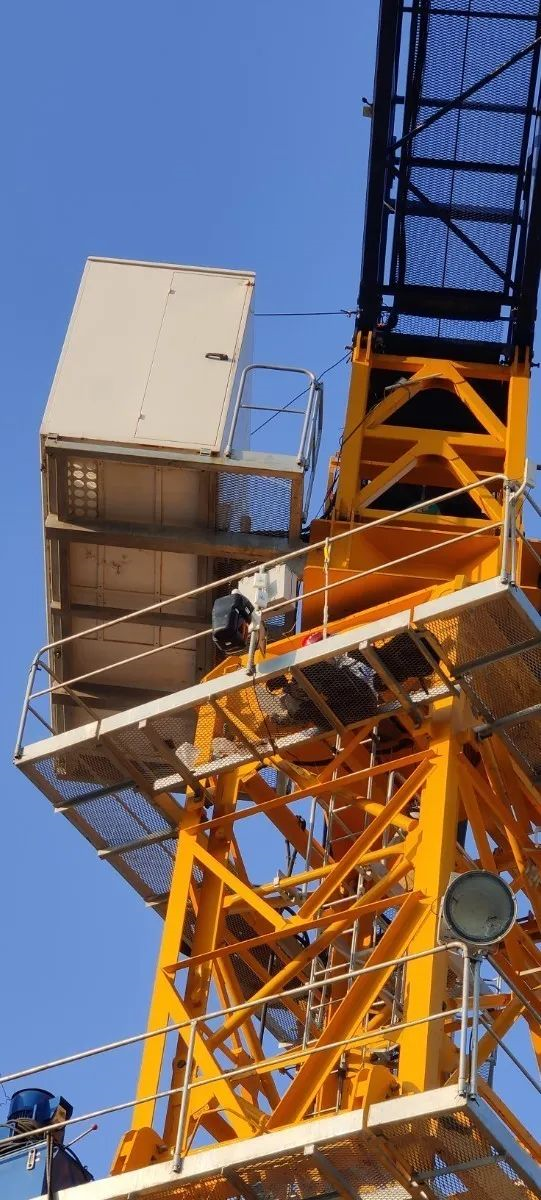

       如当塔吊过载、风速过大、倾角异常时,5G监测系统会第一时间将隐患信息推送到机电负责人的手机上,机电负责人通过手机即可查看具体情况,并安排处理;有现场作业人员出现违章时可自动识别并报警;出现火灾事故时能第一时间发现并处置等。此外,项目部还将5G应用和安全教育相结合,如5GWiFi线上答题、VR全场景安全体验教育等。

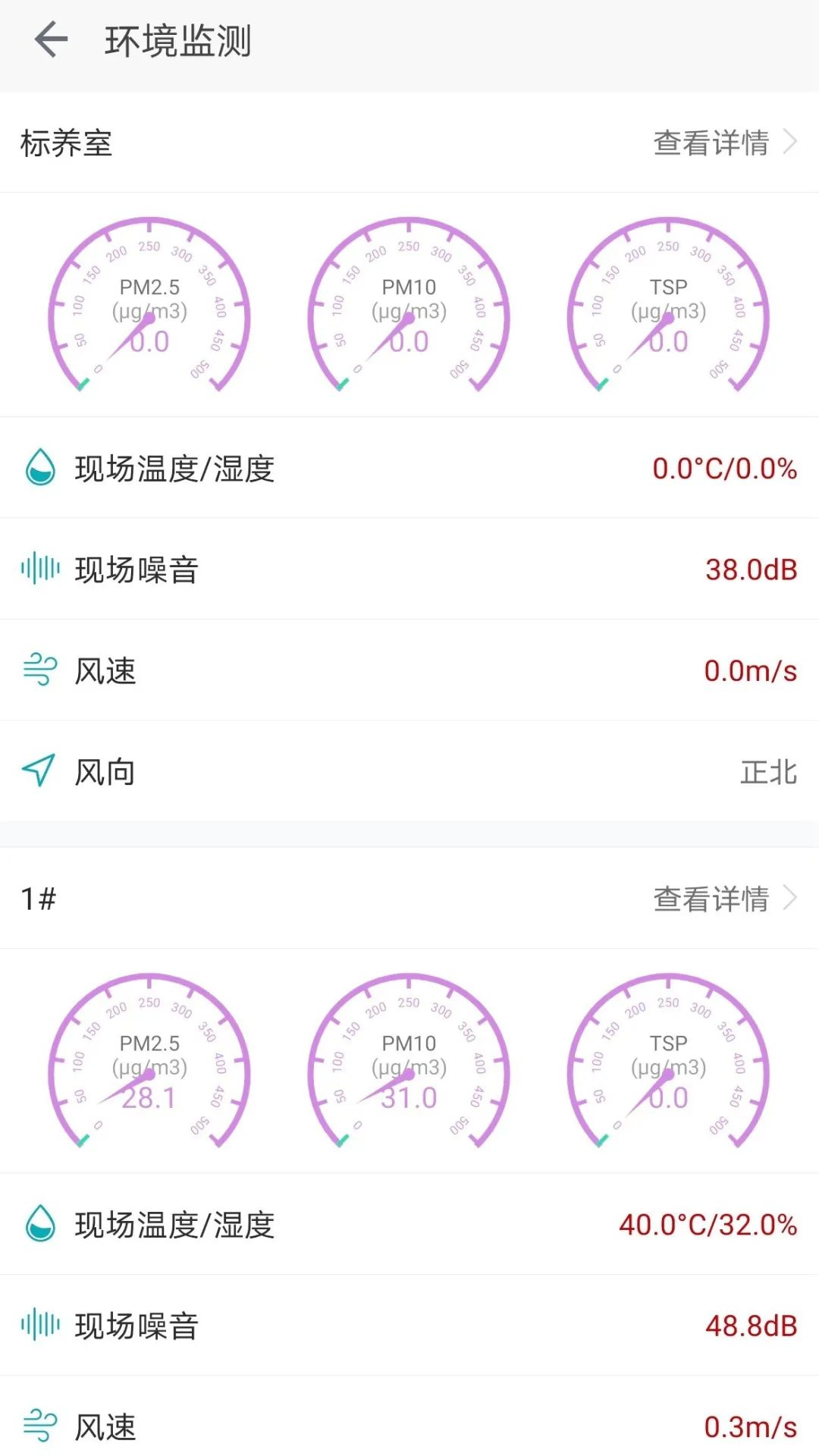

【手机端环境监测参数】



       疫情期间,项目“BIM+智慧工地”平台特别增加了5G慧眼AI红外智能体温检测功能,即工人在进入施工现场时,除了常规的实名制刷脸考勤外,还自动检测其体温是否异常、口罩是否正确佩戴,实现“实名制+测温+口罩识别”三重防护。在降低项目防疫的人力成本的同时,更加精确地确保了场区作业人员安全。

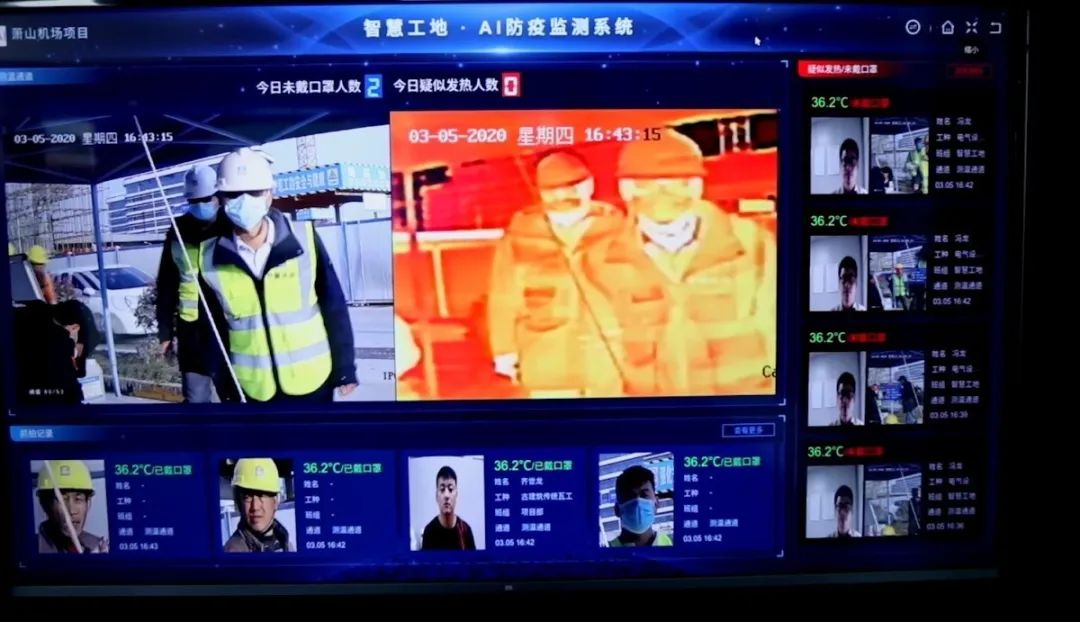

【智慧工地系统自动识别人员体温及口罩佩戴情况】



        3、浇筑“预言家”:“误差不到1立方米”

      “BIM模型里混凝土是322.89方,实际浇筑完成是322方,误差不到1立方米。”这是项目BIM组成员在最近一次混凝土浇筑后报告的数据。

       项目建筑面积广,混凝土浇筑量大,目前,施工现场混凝土浇筑统计方量多使用传统手工算量,存在较大误差。混凝土用量较难控制,常造成多估时浪费,少估时临时调拨,甚至对混凝土一体成型质量产生影响。

      据此,项目BIM组利用revit模型按现场浇捣范围一键切割,快速出具准确工程量,在几次实践应用中,模型出量完美符合现场实际消耗量。

【项目B2区部分混凝土浇筑BIM模型】

       操作中仅需要建造部提供实际浇筑范围,由BIM组统一出量,数据集中处理可追溯,一方面能够提供商务算量使用,另一方面极大的减少各工区浇筑方量计算的工作,切实做到了降本增效。

【项目BIM模型】





         4、精准“数字化”:“毫米级的精确测量”

       最后,项目部结合实际管理需求和现场环境,与杭州联通共同打造了浙江省内首个5G+全景成像AI激光测距应用试点,为项目标段提供了集远程视频监控、精准激光测量和参量化全景工程影像日志于一体的大数据质量、安全管控服务。

【激光测距仪器】

【激光测距仪器应用界面】



       该产品可以对脚手架、钢筋、高大模板、楼板厚度等提供毫米级的精确测量数据,能够提高现场工程质量检查效率和真实率,疫情期间减少检查人员在外暴露风险,且工程日志全部带测量参数,方便回溯。

       同时,该测距产品助力建设方及监理方等更加精准有效的控制项目施工质量和进度,可移动的手机端为监管人员提供了实时查看、实时跟踪项目进度的便捷方式。
