BIM模型作用何在

2024-01-24 10:48

来源:BIM产业联盟

三维可视化

       我们可以将设计师的创意以3D设计完整展现出来,模型是可视化沟通的桥梁,有别于以往2D图的比手画脚,3D模型的真实性,直观的表达,让模型信息的展现更符合人的视觉,更清楚地了解建造物的空间关系。

     (1)辅助方案设计

       根据方案意向搭建多个参数化模型,推敲方案造型,便于方案的比选与探讨,得出更符合要求的结论。

     (2)方案漫游

       根据方案模型制作漫游动画,配合展示设计方案成果。

     (3)BIM模拟

       在设计阶段,BIM可以进行一些模拟实验,例如:节能模拟、紧急疏散模拟、日照模拟等;在招投标和施工阶段可以根据施工组织设计模拟实际施工,确定合理施工方案指导施工;运维阶段可以模拟日常紧急情况的处理,例如地震逃生模拟及消防疏散模拟等。

施工模拟

       通过BIM平台,将三维模型关联进度数据,形成4D模型,进行施工进度模拟;通过BIM平台进行预建造,直观的查看工程形象进度,并进行预警分析。

       4D施工模拟之技术,主要是将3D模型加上时间维度,于施工前详细的规划,以确保后续施工的流畅性,针对困难案例时,4D技术能更准确、更快速地辅助决策,大幅降低发生问题的风险。

碰撞检查

       冲突检查的效益主要应用在机电管线。

       其可分为电力、电信、空调排烟、给水、消防及排水等项目,依色彩表定义各管线的颜色,便于辨识BIM模型管线的排列与冲突状况,透过组件冲突的检查与排除,有助于施工的进行,如期如实地完成建造。

       前几年有一种说法“管道碰撞检查与综合设计就是BIM的灵魂”,的确,管综是BIM作用体现最明显、最直接的地方。按照管线排布原则,利用建模软件对管道进行排布,提前避免管道碰撞,预留孔洞,大幅减少项目建设后期返工,这其中原因之一是:机电安装专业一般是在项目后期才进场,也就是主体结构完成之后,那个时候如果发现了问题,解决起来是很被动的。

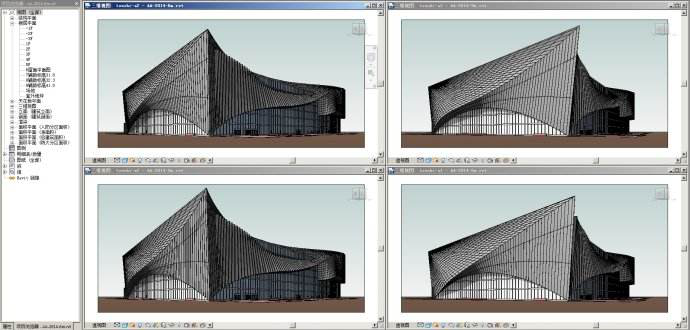

辅助帷幕墙设计、施工、生产深化设计

       帷幕墙BIM深化设计模型,可以精准提供帷幕墙与结构连接点、分块尺寸规格、缝隙处理,外观效果,安装方式仿真情境数据,用模型指导施工及帷幕墙预制加工生产。

       对于近年大多数强调不规则艺术性建筑体,如北京鸟巢、南京青年奥运中心等建筑物,因结构体复杂,钢骨结构及特殊节能材料建材供货商,尤其是帷幕墙生产制造商,必须依定制生产提供高质量生产与精准交货安装无误,BIM的3D施工模型为这类企业提供精准生产尺寸,对于全数字预制建材生产业提供了准确数据,保证质量、按时交期及提高工地安装精准度。

运维阶段

       目前有很多关于BIM在建筑域内阶段的尝试,大多是基于BIM建立一套虚拟的建筑运维系统。

       建筑实施运行的各项参数能够通过诸如传感器的各类设备实时的反馈给到BIM模型中,再通过BIM模型中的一系列算法的运算评估,得到建筑物某项或者多项指标运行效率最大化的判断,并将其反馈给建筑集成的控制系统或者传输给人,通过这些手段来实现建筑实际运维阶段的优化配置。

       同时,如果建筑本身出现某些系统故障,也可以通过BIM模型,方便地找出问题的所在,准确定位并排除建筑运行过程中的故障。
