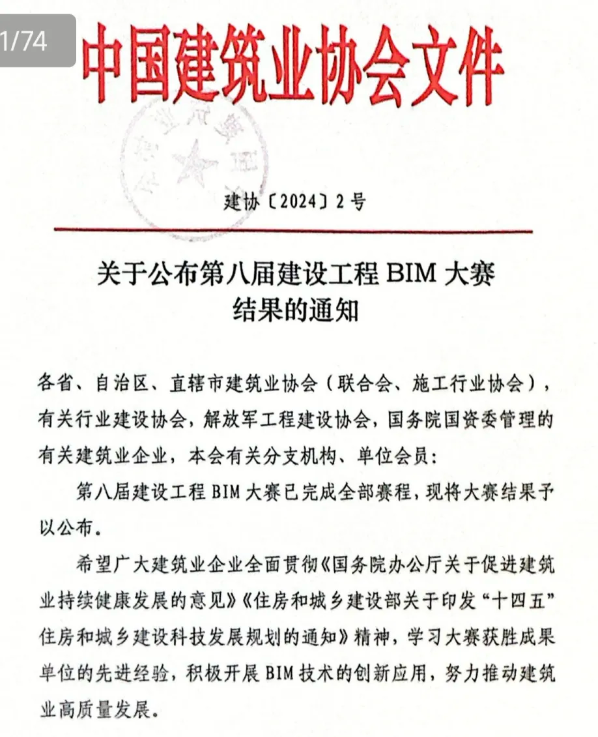

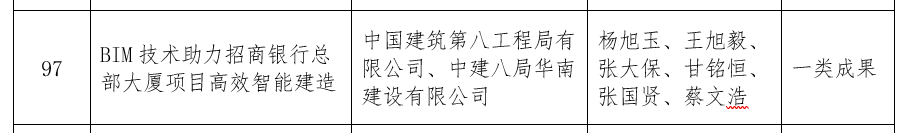

近日，中建八局华南建设有限公司（简称“中建八局华南公司”，本会会员单位）招商银行总部大厦项目在中国建筑业协会举办的第八届建设工程 BIM 大赛中获评一类成果。

    第八届建设工程 BIM 大赛是由中国建筑业协会举办的国内一流BIM赛事，旨在推动建筑信息模型等数字化技术研发与应用，促进建筑业数字化转型升级。本次比赛全国共有744个作品参赛。

    华南公司凭借在BIM技术领域的深厚积累和优良的项目实践经验，获得了多项大奖。这标志着华南公司在争当BIM领域排头兵的征程中，取得了又一次重大胜利。

    而表现亮眼的招商银行总部大厦项目，则在此前还获得过2023年第三届新基建杯一等奖、2023年羊城工匠杯一等奖、2023年广东省BIM应用大赛一等奖、2023年深圳市智能建造大赛三等奖、2022年度第七届型建香港BIM大赛项目级金奖等系列荣誉等。

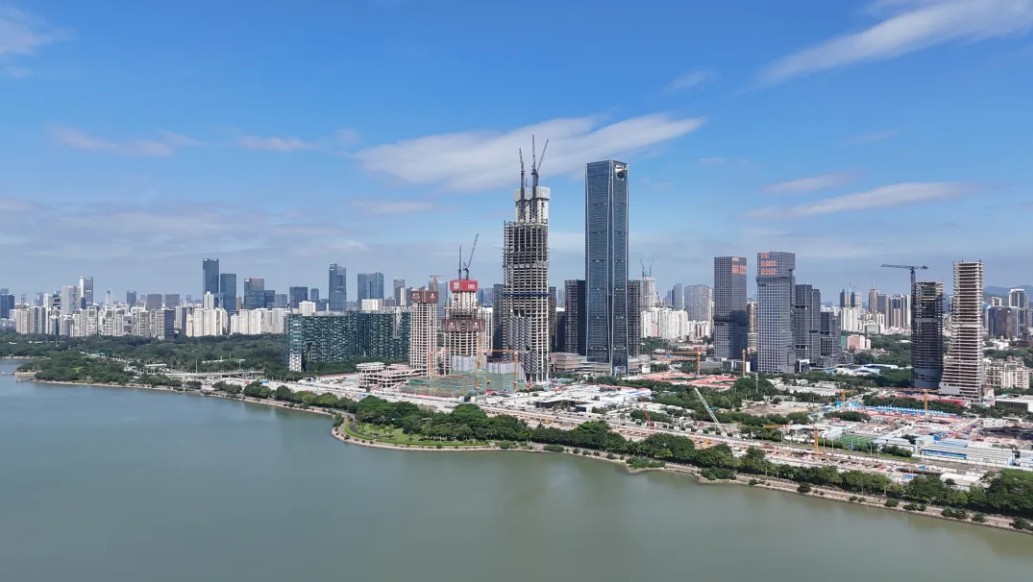

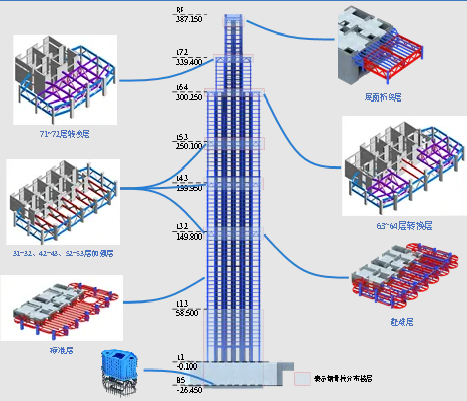

    招商银行总部大厦地处粤港澳大湾区核心，位于深超总部基地南门户，是集金融办公、高端商务、精品商业及高档酒店于一体的大型超高层城市综合体，总占地面积3.55万㎡，总建筑面积48.05万㎡，总工期1175天。项目由五座单体建筑构成，其中，T1塔楼共75层，高387.35m，是全国最高的偏筒结构。塔楼外立面为三角形类钻石切面幕墙，如钻石体在阳光下熠熠生辉，展现着独特的现代设计感。

    为推动BIM技术的发展和应用，项目坚持打造数字化和智慧化建造标杆，积极创建博士工作站、创新工作室等阵地，由中建八局首席专家、项目顾问邓明胜领衔挂帅领衔专家工作室和博士工作站，负责重难点攻关，超高层技术应用及成果总结，推进项目高效建造。

BIM管理思路，策划提升效益



一、BIM“三全”管理理念

    推行“全员、全过程、全方位”的“三全”总承包照管与服务的BIM管理理念，以计划为主线、以设计为龙头、以采购为保障、以BIM及信息化为平台、以专业协调为抓手，强化目标考核，动态调整的集成化设计、协同化采购、模块化施工的一体化智能管理模式，使BIM产生的效益最大化。

▲场地布置三维模型

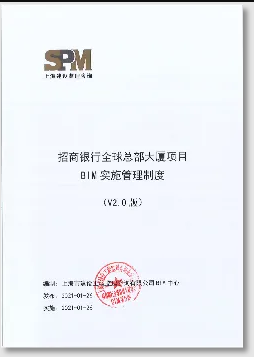

    建立《BIM实施管理制度》、《BIM建模标准》、《BIM应用技术标准》、《BIM模型验收及交付标准》等BIM标准体系文件，总体规划统筹；建立《BIM实施方案》、《分包管理实施细则》等，为项目BIM落地奠定基础。

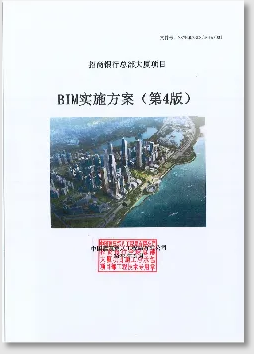

▲BIM标准及制度                                                ▲BIM实施及管理

二、MPNV实施路径

    通过“模型（M）为基础、平台（P）为依托、需求（N）为导向、价值（V）为核心”的实施路径开展BIM工作。BIM总体实施路线以模型为基础、应用为主线，从施工准备阶段的施工图模型，对BIM模型进行细化，施工过程运用BIM模型并结合BIM协同平台、BIM辅助技术措施，细化传统施工过程管理，达到施工精细化管理。

▲123

    建设前期，项目平面布置方案中仅设有两台动臂塔吊，运力有限，难以满足现场需求，急需增设一台，但依托常规二维图纸修改方案，塔吊旋转半径、安拆可行性条件等综合考虑因素众多，施工难度极大。为此，项目团队通过BIM模拟支撑和主体结构的空间位置，辅以迈达斯结构计算，在保证现场具备足够安装和施工作业空间前提下，完成塔吊增设，帮助北地块塔楼运力在原有基础上提升近1倍。

三、方案比选辅助施工

   运用BIM三维可视化的特点，针对大跨减腋多孔H型钢梁，确定最优加工工艺以减少材料损耗及确保加工质量。

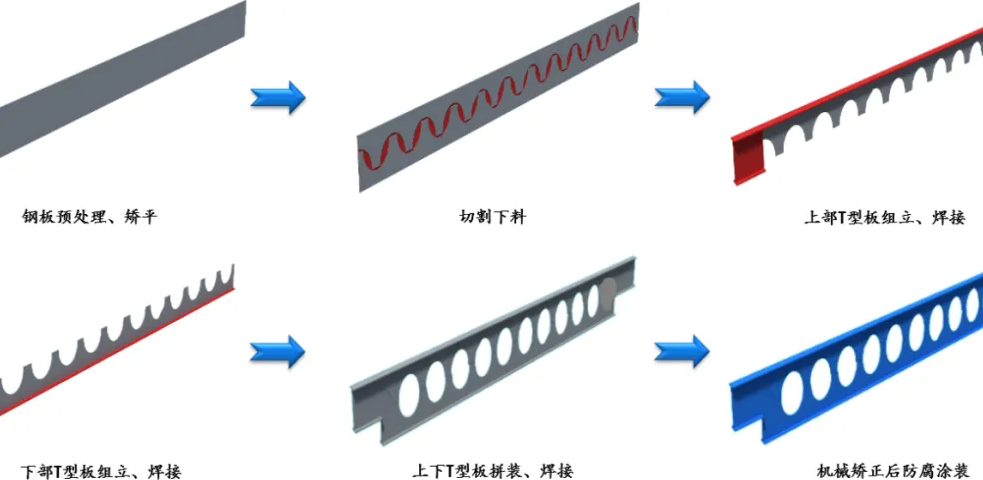

▲钢梁切割分析

   较成品钢梁二次切割，弧线切割再焊接施工工艺可使每根多孔H型钢梁产生的钢废料减少约3.25平方米，预计主塔楼钢废料总减少量近4199平方米，占总钢梁下料面积的65%，极大程度减少材料损耗，确保了加工质量。



▲钢梁实景图

专业深化设计，筑就精品工程



一、建筑、结构专业一墙一图

    针对项目地下室ALC隔墙，地上砌体结构及轻质龙骨隔墙，三种不同的二次结构形式，结合各专业的预留洞、施工洞以及后期运输路线调整二次结构模型；进行一墙一图出图工作。

    利用“一墙一图”原则，每一面墙生成一张施工图，施工图生成二维码。现场每面墙都可以找到对应的图纸，指导现场施工，减少现场返工。

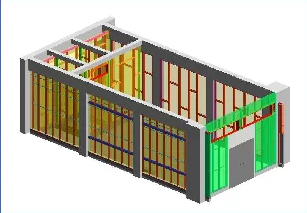

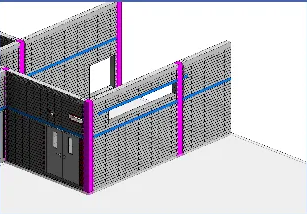

▲轻质隔墙深化出图                                                     ▲砌体排砖深化出图

为确保钢结构与主体结构BIM模型数据链接互通，项目制定以下实施步骤：

    ①Revit和Tekla中建立相同的标高和轴网；②运用Tekla建立钢结构三维模型；③Tekla建立的钢结构模型通过IFC导入Revit中，进行模型整合；④对存在错误处高亮显示进行标记且深化设计修改；

二、机电专业管线安装零差错

   本项目管线多、净高要求多，成品支吊架量大，将建筑、结构、机电等专业模型整合，根据建筑专业要求及净高要求进行深化设计，再将机电模型导入相关软件进行碰撞检查。经现场复核，主塔楼管线洞口施工均已按深化图纸落地实施。

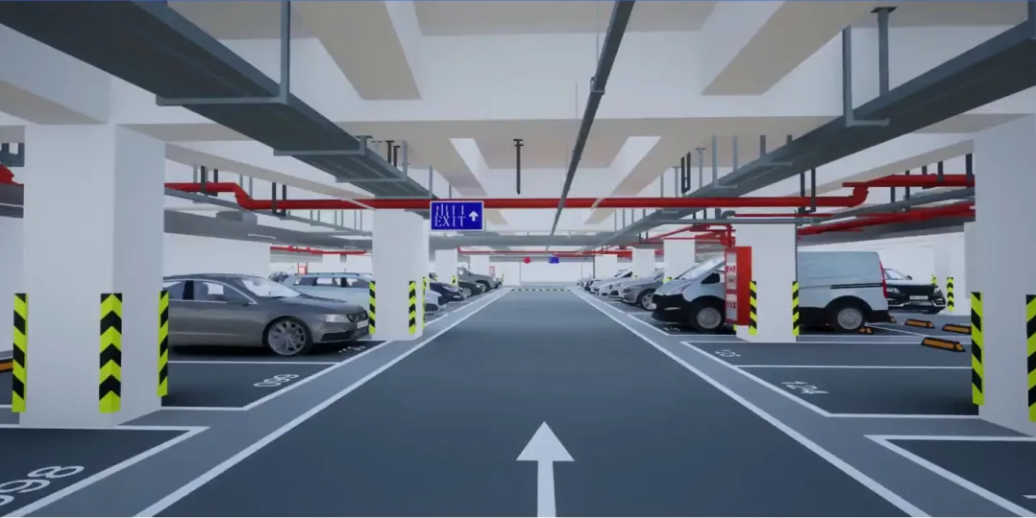

▲地下室综合机电漫游

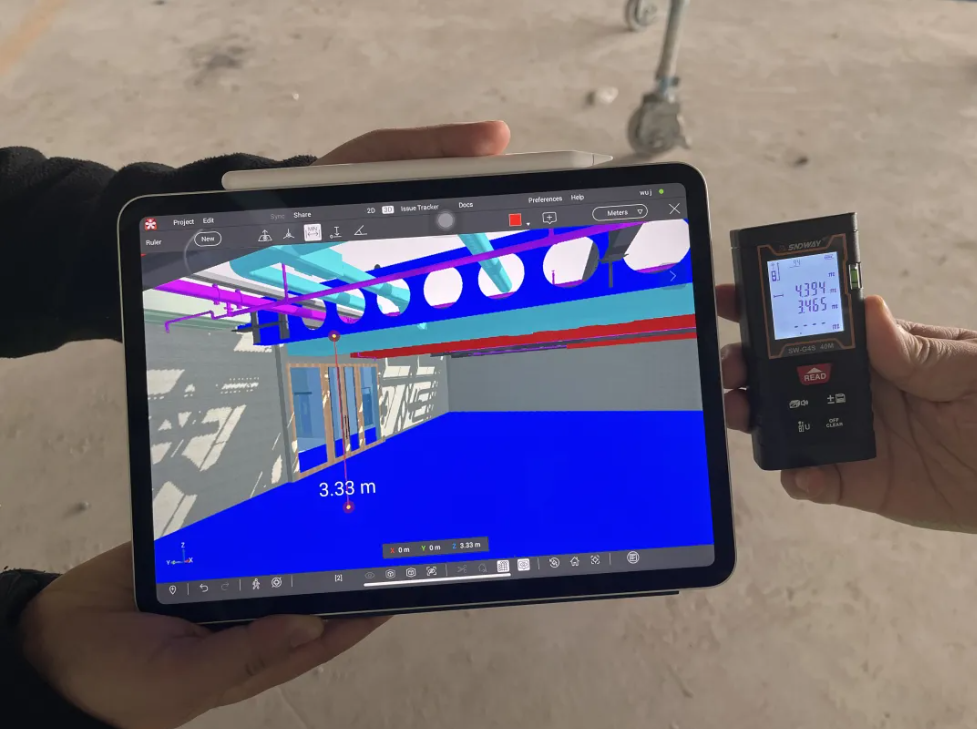

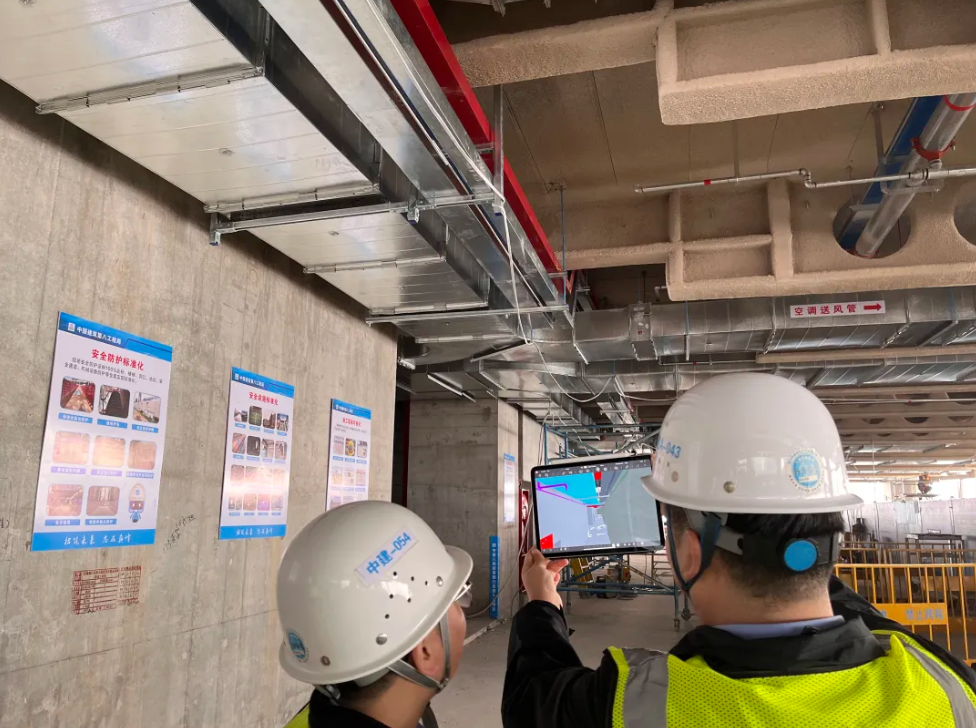

▲现场复核

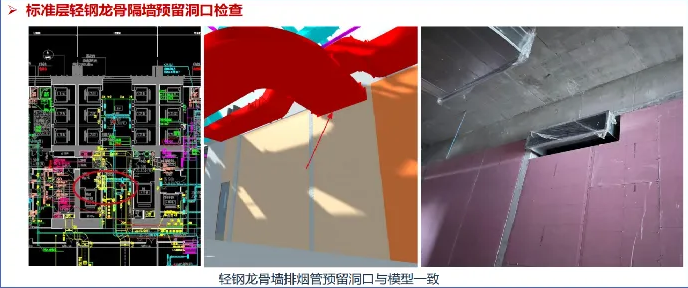

▲复核结果

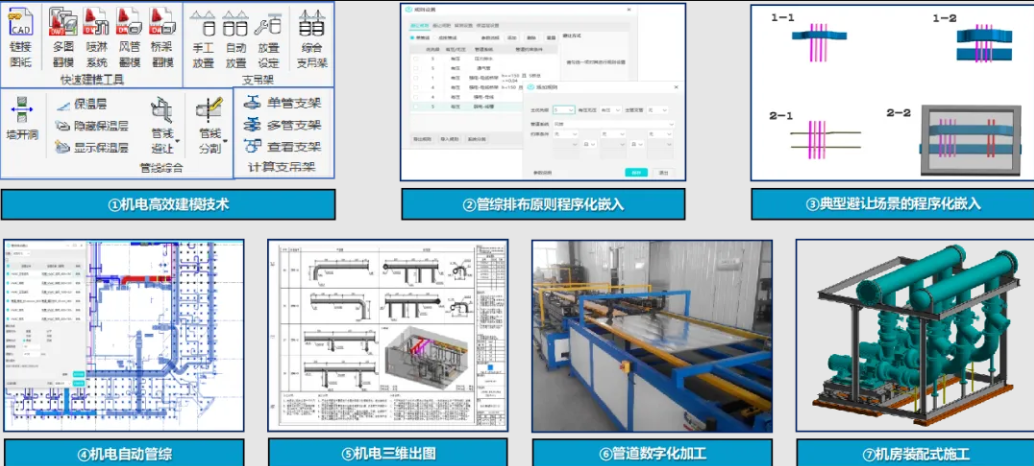

   尤其在装配式机房施工期间，通过应用管道数字化加工、机电三维出图、管综排布原则程序化嵌入等技术，保证装配式冰蓄冷制冷机房有条不紊施工，实现综合管线安装“零”差错。

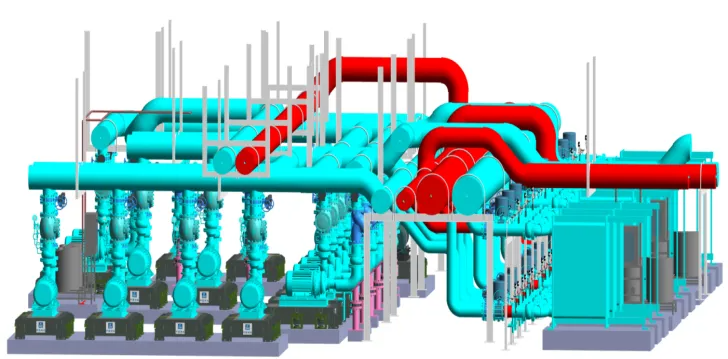

▲机房管线深化界面



三、幕墙专业设计优化施工方案

    东西两面平面三角形玻璃板块，南面空间三角形玻璃板块，北面不锈钢板块，屋顶会所不锈钢网架。立面造型丰富，光反射影响复杂。通过建立精确的幕墙BIM模型，对幕墙反坎原设计方案进行优化，提高建造效率，确保幕墙面板能满足施工安装要求。

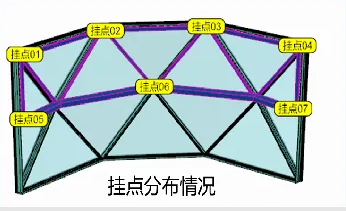

▲幕墙深化设计

四、BIM集成应用，构建平台体系

   从项目进场开始，根据项目要求及平台的功能侧重点，对各平台进行应用，确保平台对项目管理工作有效、不增加工作量，侧重分明。

   采用C8BIM平台针对施工现场进行协同化及总承包信息化管理，通过图纸、模型轻量化处理，施工现场实时浏览图纸模型，通过项目管理人员注册率100%，活跃率83%。

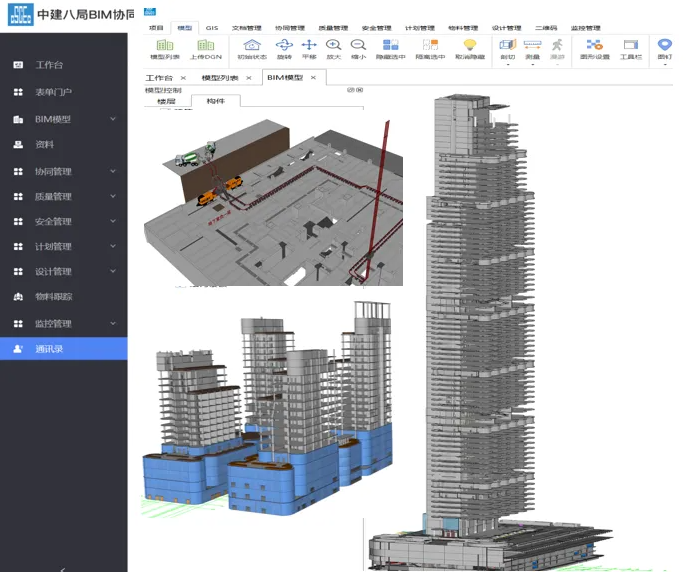

▲C8BIM协同平台

   基于Revizto平台的全专业协同深化设计，各参建单位专业深化人员均可通过Revizto平台与其它专业轻量化模型合模进行碰撞检查,发现问题可发起协同问题碰撞专业协同探讨调整方案。

▲BIM助力质量检查

   BIM数据的集中存储和管理，数据访问权限的控制，数据的无缝共享和协同，数据的备份和恢复，可视化的数据浏览、搜索、查找，历史版本的追溯。 定期上传BIM成果并对Vault平台数据每周进行增量备份，保证数据完整性。

▲模型变更、备份管理流程

    BIM5D平台作为施工阶段BIM应用的主要载体，基于BIM进行进度管理、成本管理、技术方案管理、可视化交底、5D施组模拟等方面。

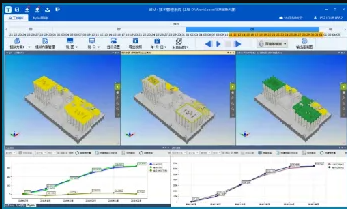

▲BIM5D数字项目管理系统

BIM创新应用，赋能价值创造



    设计施工联动达成一模到底， 从设计模型传承到施工模型，直到竣工交付。保证BIM数据的一致性、及时性、准确性和完整性。

一、全国首创施工电梯上爬模/爬架顶平台

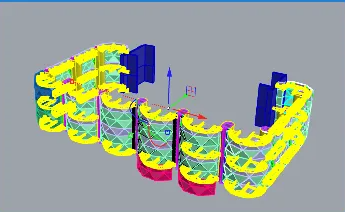

    为实现施工电梯直通爬模顶平台，施工电梯策划与爬模BIM深化设计相融合。设计了施工电梯滚动附墙结构，爬模结构，制作了方案模拟，确保设计合理，附墙受力满足要求。该技术较传统超高层施工工艺，作业人员及管理人员可直接从地面直达作业面，较少了施工楼层穿梭带来的系列安全问题。

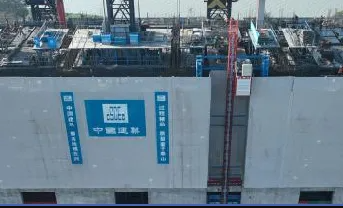

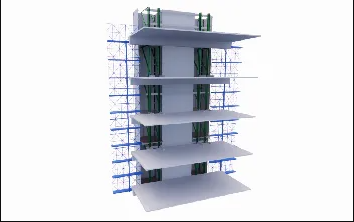

▲上爬模/爬架结构设计                                                                      ▲现场落地效果

二、溜管+溜槽+天泵综合施工技术

    本项目北地块主塔楼底板，混凝土单次浇筑达1.3万m³。设计并采用多角度溜管+溜槽+天泵浇筑施工技术，采用BIM技术提前模拟混凝土运输线、溜管溜槽布置等，保障浇筑顺利完成。

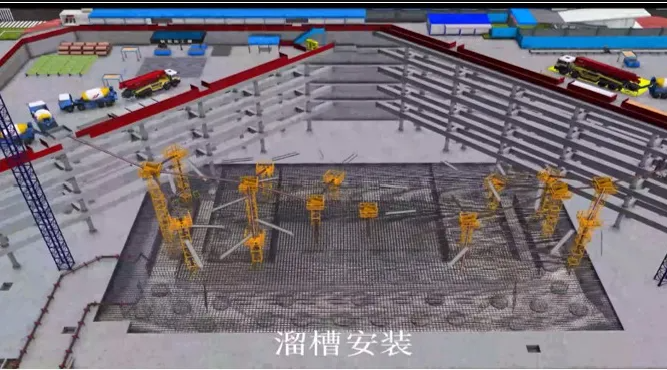

▲溜管+溜槽+天泵方案模拟和现场施工

三、机电套管一次直埋技术

     本项目总计水暖管井920个，开发了一种全新的免二次浇筑、免架体模板搭设、跟随主体结构进度的管井套管一次直埋的成套施工工艺，利用BIM技术深化管综并导出套管定位图，模拟技术方案，保障实施效果。

▲预埋动画模拟

▲现场预埋效果

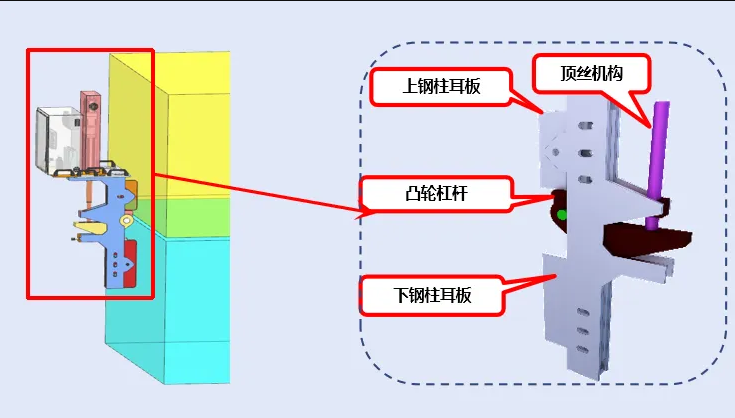

四、高精度钢柱垂直度调姿设备

    调姿设备通过精密的数字化控制技术，实现巨型钢柱预拱纠偏值的高精度控制。利用BIM技术对设备结构进行设计建模并进行运动模拟，保证调姿设计的可行性。该设备有效提升钢构高效建造。

▲调姿设备模型设计

五、机电、钢筋、幕墙的数字化加工

    项目机电需要生产制作大量的风管、水管、支架等构件。采用智能加工装备，通过建立的模型，根据数字化加工设备确定与之匹配的共享加工数据库，自动导出精确下料清单进行加工。

    通过钢筋建模技术高效智能化下料，通过钢筋一体化数字加工机床实现自动化加工，达成省人工，省原材，保质量，优化管理等效果。

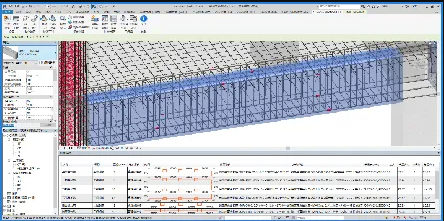

▲钢筋高效建模技术

    基于幕墙rhino模型导出加工数据，获取每个分割面板的几何参数进行加工，将3D加工模型转换为G代码加工程序，通过CNC加工中心完成自动化加工，无需出加工图，实现无纸化设计到加工的生产过程。

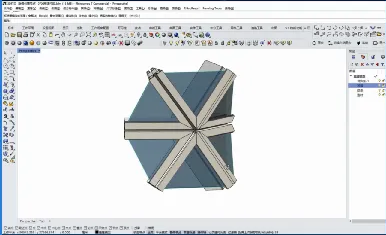

▲3D加工模型

六、BIM+拓展应用

一是BIM+三维扫描进行复核工作。

    作为国内超高层最高偏心核心筒结构，对主塔楼外框柱及核心筒内部结构进行部分的偏心补偿尤为重要。项目采用内控、外控法等方法进行计算分析，利用三维扫描仪和优视摄影技术辅助校核测量数据，及时纠偏。

    对于幕墙大板块安装，安装精度尤为关键。项目采用三维扫描技术，安装前从室外对幕墙短立柱进行复核，安装后从室内对幕墙板块进行复核，并进行调整，保证幕墙安装精度。

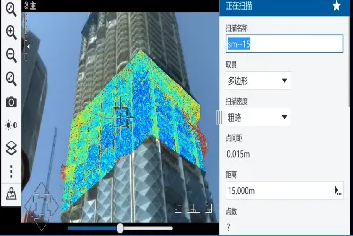

▲运用摄影技术对主塔楼整体扫描

二是BIM+VR与3D打印提升展示效果。

    精装效果往往只有效果图，无法以人的视角直观感受装修效果。项目利用BIM+VR技术，在完成精装建模后，导入软件中，使得业主可亲身体验精装修效果，可有效对精装方案的决策。

    同时，在观摩中，除了影像资料展示外，实体样板必不可少。项目利用BIM建模并进行3D打印，更直观地还原展现各种项目研发的智能装备的构造细节与现场工况，用于观摩现场展示。相比于利用实体材料拼装，更经济便捷。

▲VR设备体验

▲集成建造爬模平台

三是BIM+物联网优化施工管理。

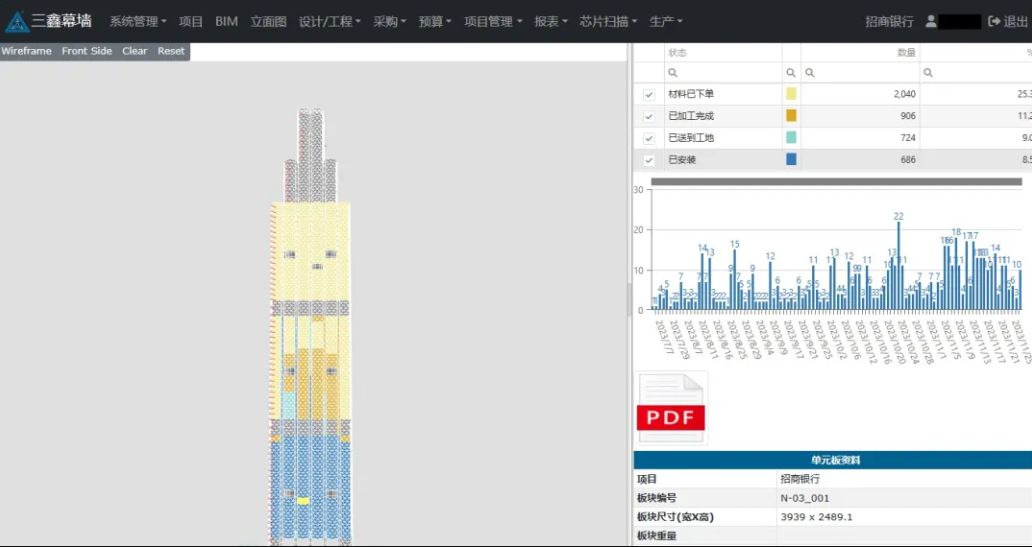

    利用三鑫智慧技术平台，对板块加工、到场、安装进度进行把控；幕墙单元信息、组装图和加工图储存在平台，通过RFID射频识别芯片进行管理，用户可以通过芯片调取幕墙单元信息，方便幕墙后续维护更换。

▲平台数据归整

    坚持科技创新引领，赋能多元化发展，招商银行总部大厦项目在不断探索中勇攀高峰。

    截止目前，项目利用BIM技术施工方案167个，占比92%，累计召开BIM技术交底会议66次，占技术交底总数85%以上。

    项目获评2022年深圳市“安全文明施工优良样板工地”“英联邦安全国际奖（优异奖），取得广州市、广东省、新基建杯BIM大赛一等奖。实现了底板较合同工期提前18天，塔楼±0提前68天，塔楼核心筒100m提前75天的成绩。

    下一步，项目将继续坚持全员BIM推进模式，持续优化深化设计相关工作，并通过加强培训等方式，培育更多BIM人才。
