景田阳江纯净水项目是阳江市重点项目，也是景田集团在广东省内布局的第五家工厂，项目达产后，可年产饮用纯净水总量约63万吨，产值可达13.8亿元。成为粤西地区向外辐射的重要生产基地，在行业内树起新的标杆，打造成为现代工业的展示窗口。

01  项目概况

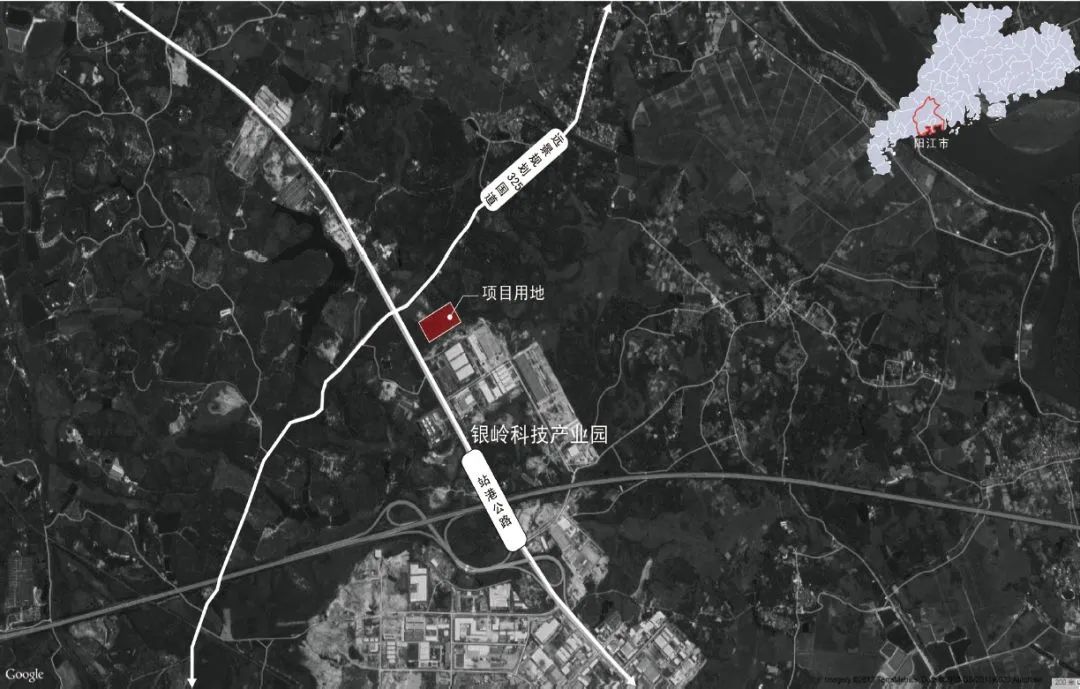

▲项目区位图

  项目位于阳江市江城区银岭科技产业园区，为景田集团阳江纯净水生产基地。作为景田集团的重要生产组成组分，阳江水厂一方面需要满足集团的生产需求，另一方面从城市设计的角度展示景田集团，以及积极提升阳江城市形象。

  项目总用地80290㎡，设有1栋大型单层生产厂房、立体仓库和3栋单层的配套用房（消防泵房、食堂、保安宿舍），总建筑面积33584.70㎡。



02  设计理念

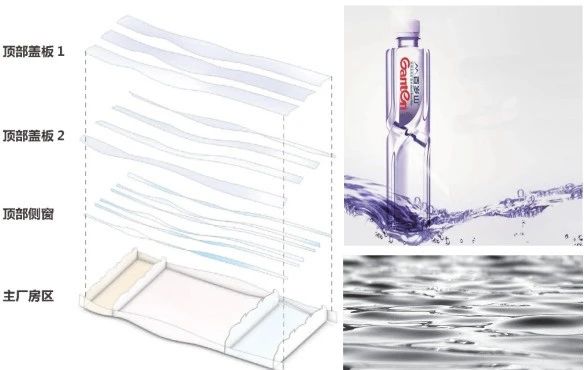

  为契合景田集团企业理念，建筑造型以“水”为设计主题，将建筑外观以水的灵动形态呈现出来。整个建筑由几个基本结构模块构成，以节约建造成本，更好体现水的灵动的同时而不失企业的严谨。

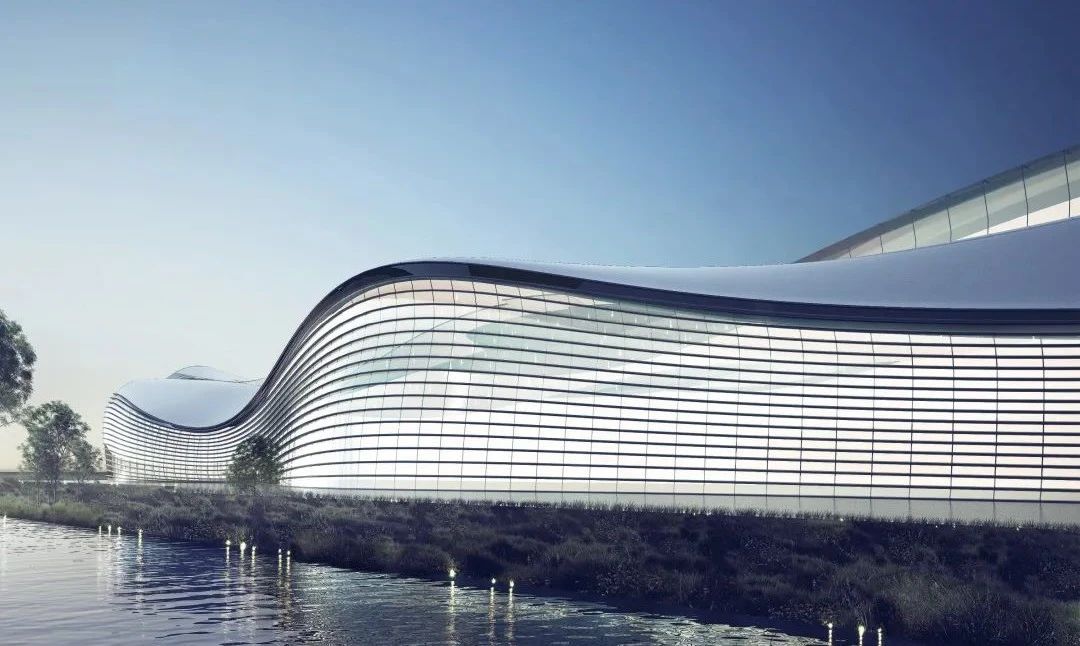

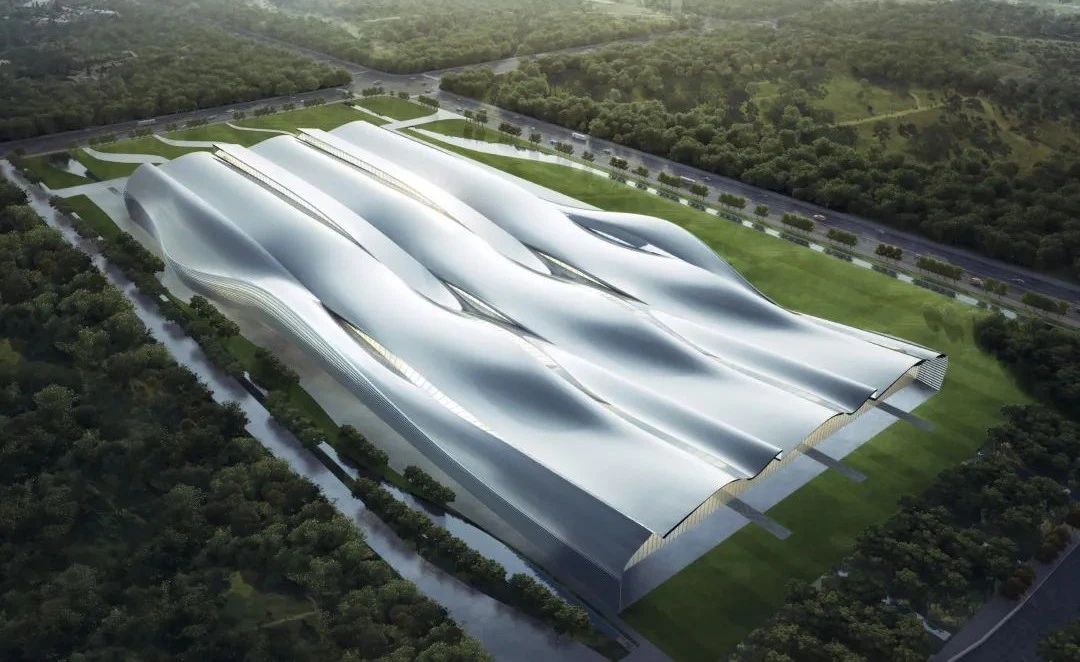

▲鸟瞰效果图

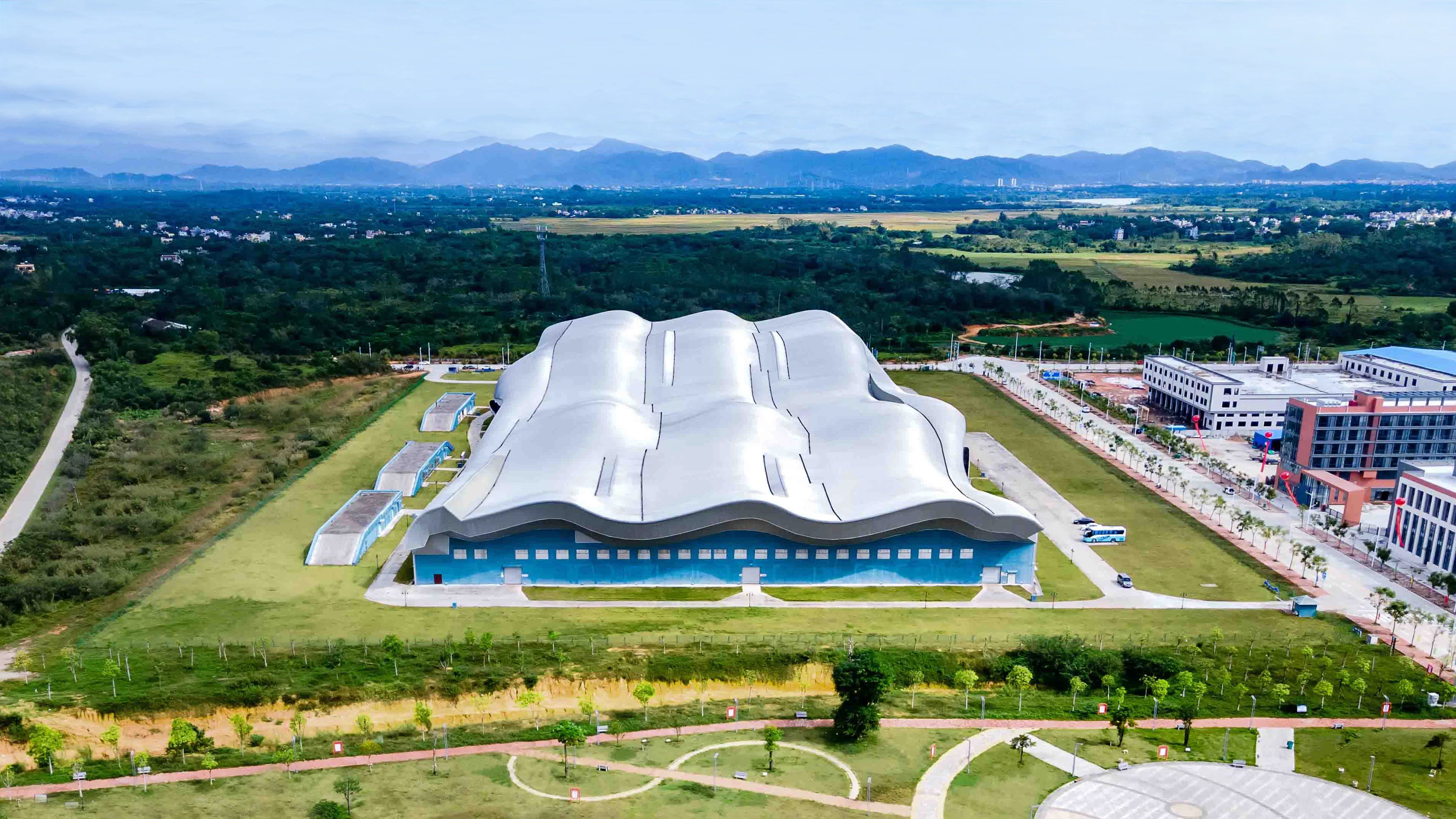

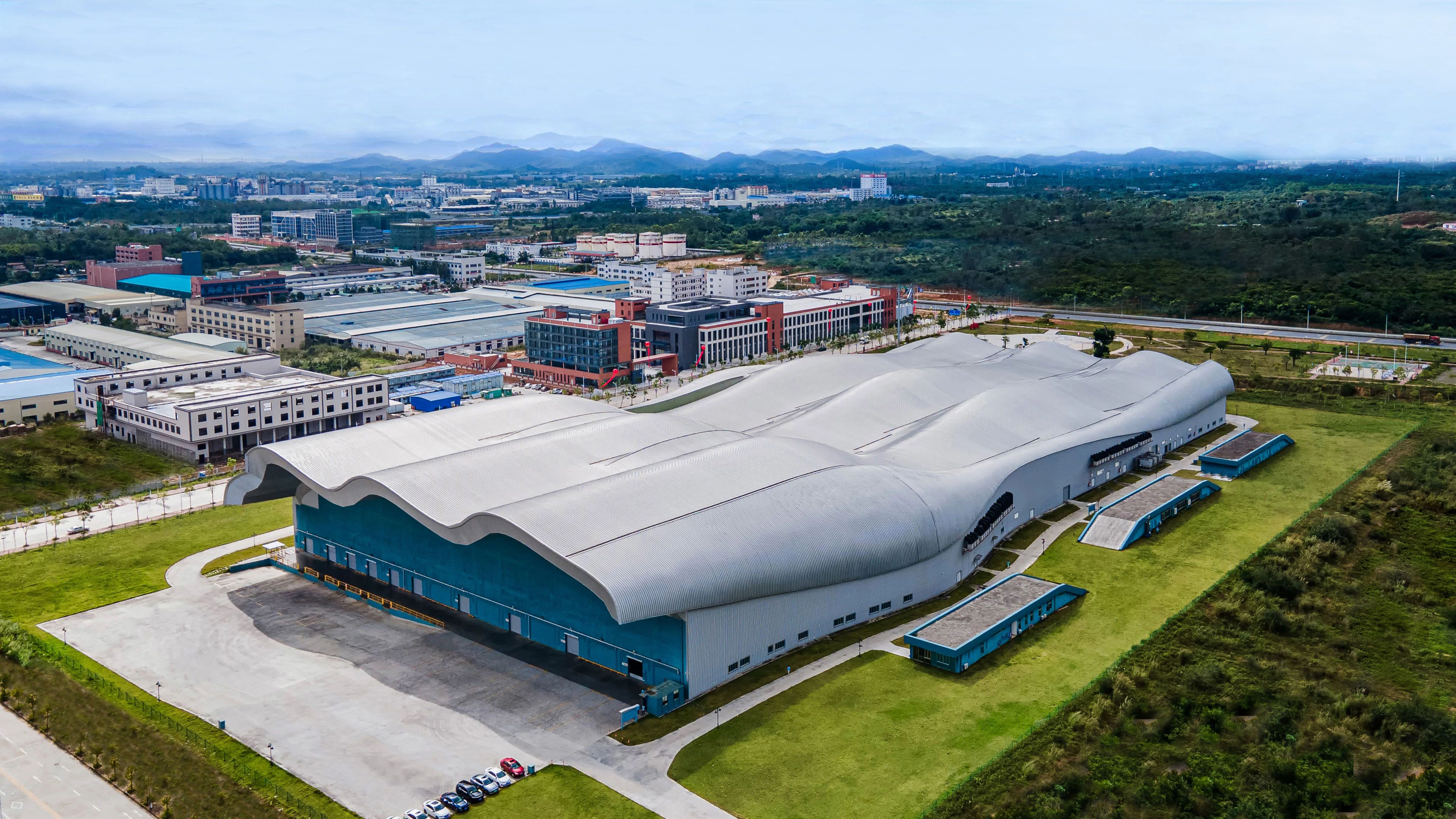

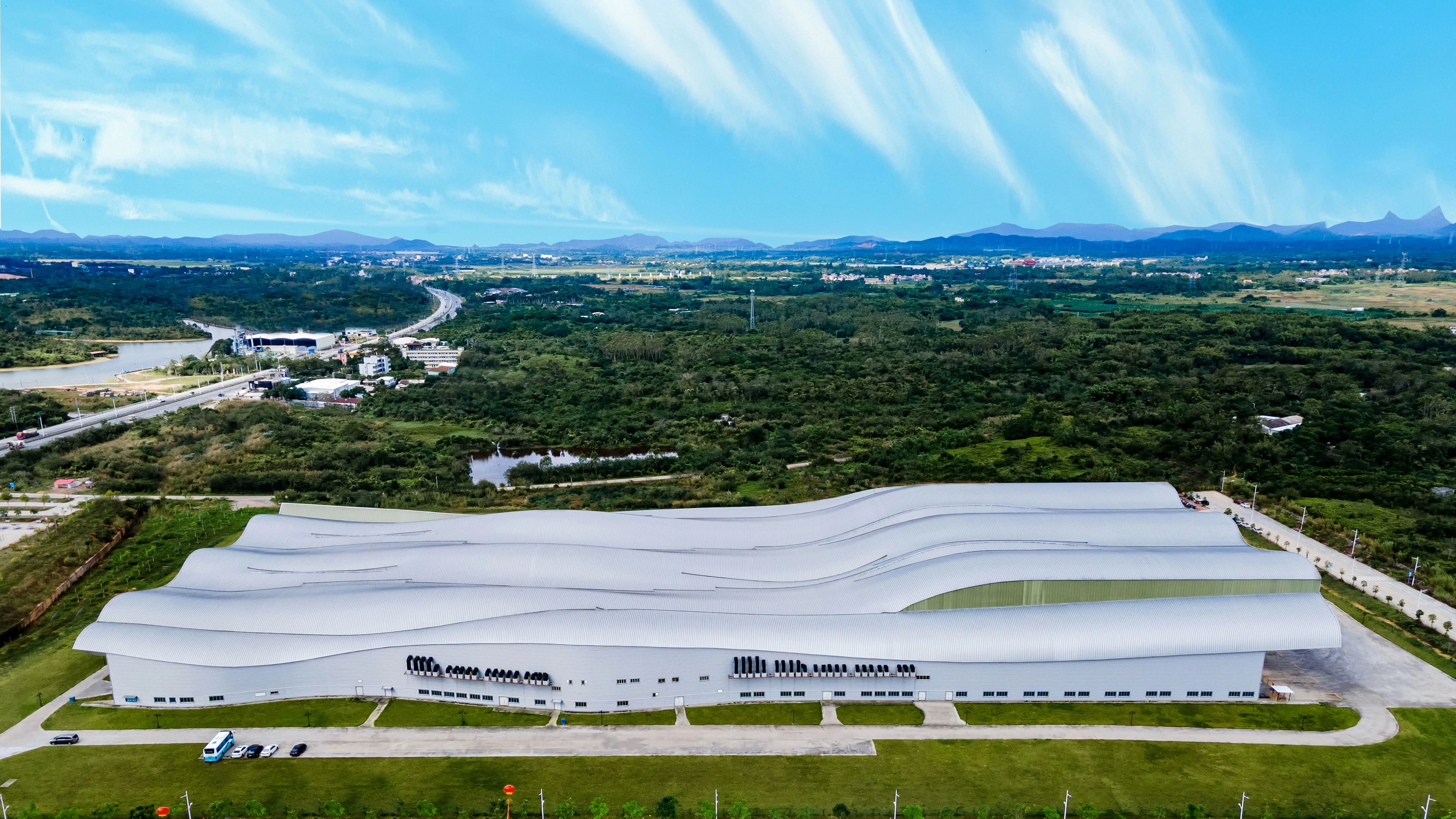

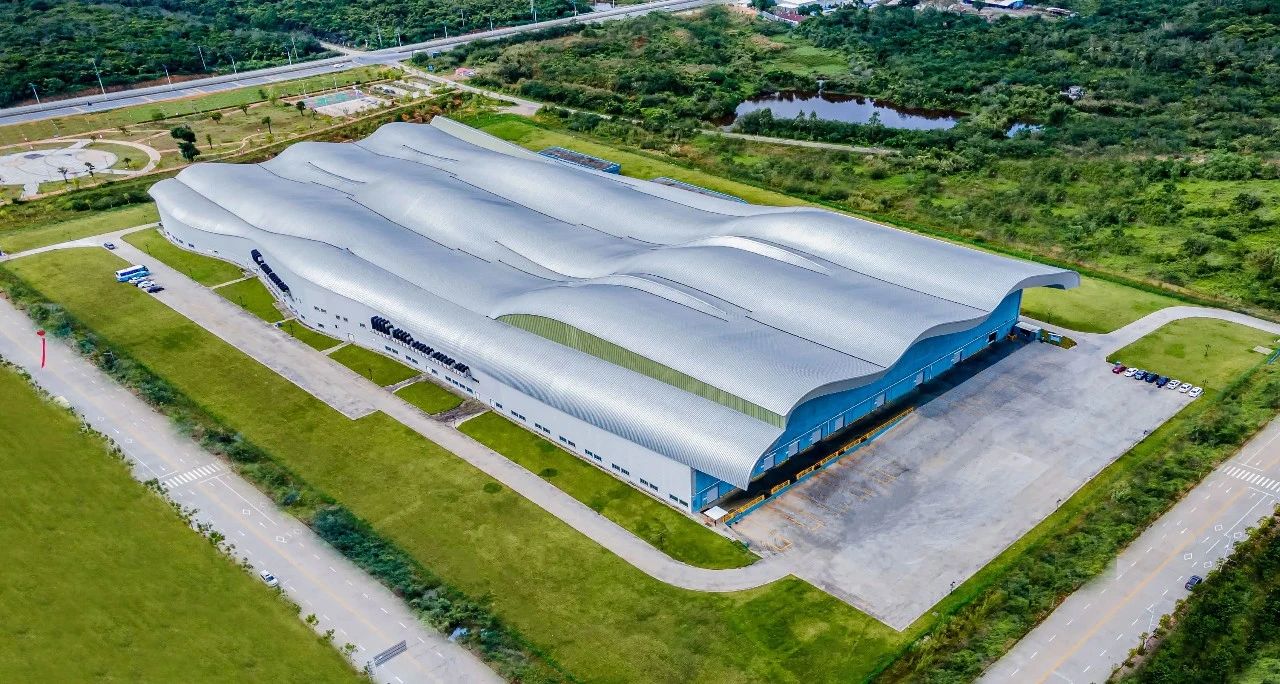

▲鸟瞰实景图

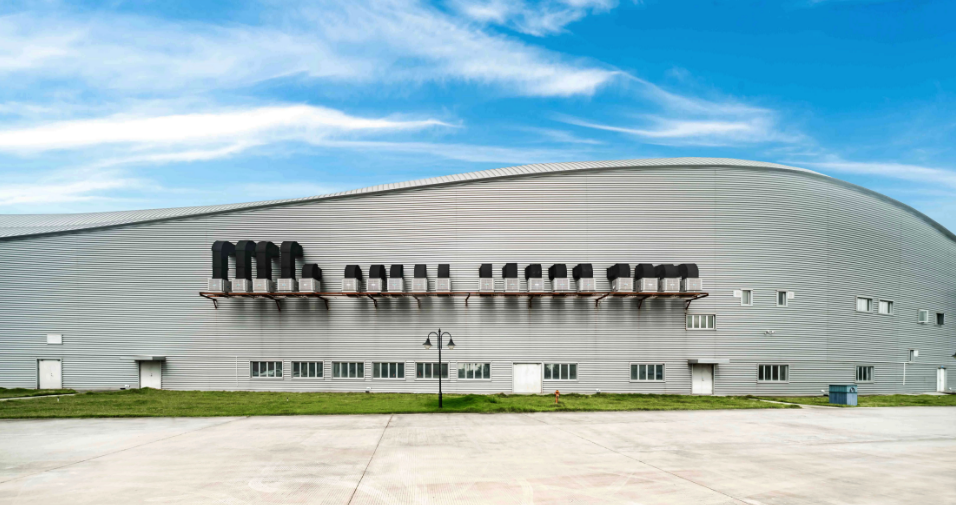

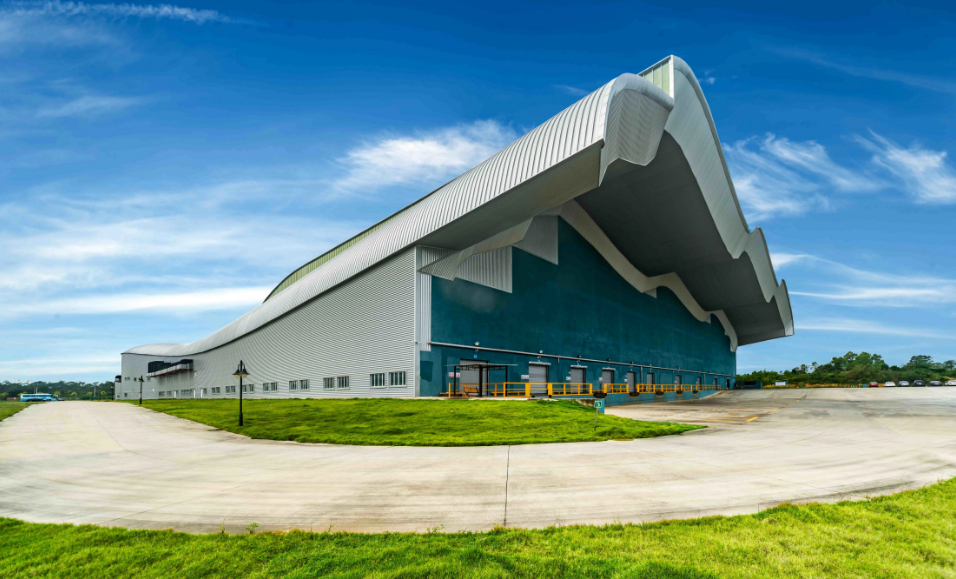

  景田阳江纯净水项目厂房的建筑外观以水为主题，俯瞰厂房，顶部像起伏的浪花，表达水的柔美。厂房设计实现了大跨度建筑的自然通风与采光，达到节能降噪的目的。该项目为一体化建筑，集生产车间、办公场所于一体。

03  设计场地特点分析

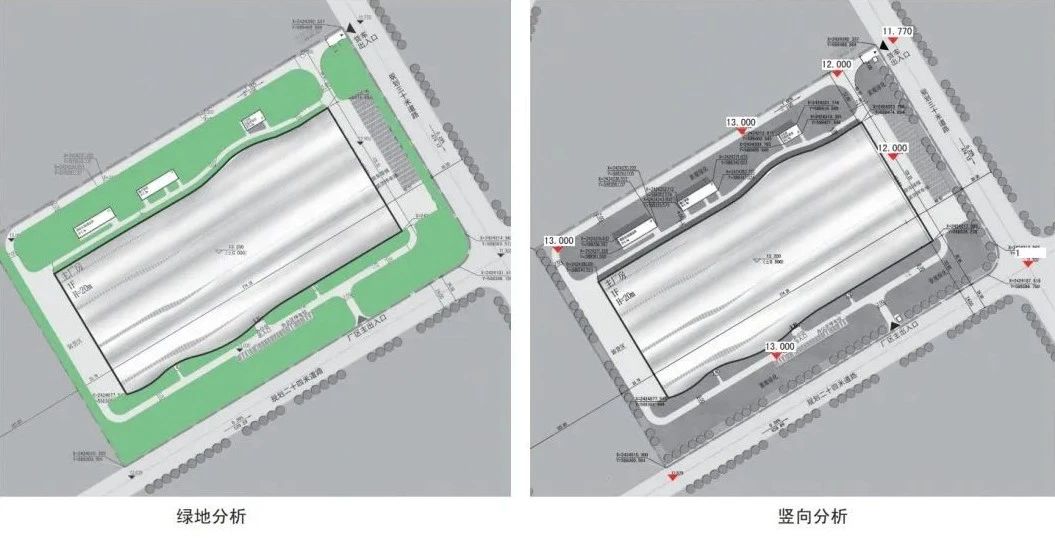

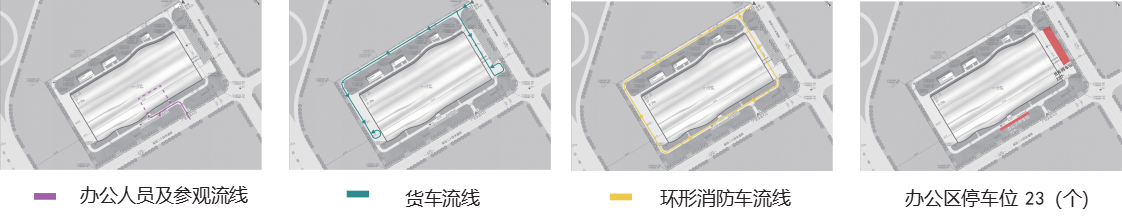

  项目在规划设计上，充分尊重上层次规划与城市设计的建筑与空间的布局要求，通过周边绿化隔离带来统一与区分设计界面；厂区内部多以景观草地，以及低矮的灌木布置，在整个空间景观布局上，力求主次分明，层次丰富，虚实对比，和谐统一。

  通过综合考虑阳江的地方气候、城市设计要求、建设容量与功能需求等因素后，在满足各部分功能使用的前提下设计超大出挑的建筑雨棚、生态停车场地、绿化休闲场地等。

04  设计难点分析

如何进行结构选型让设计更经济适用

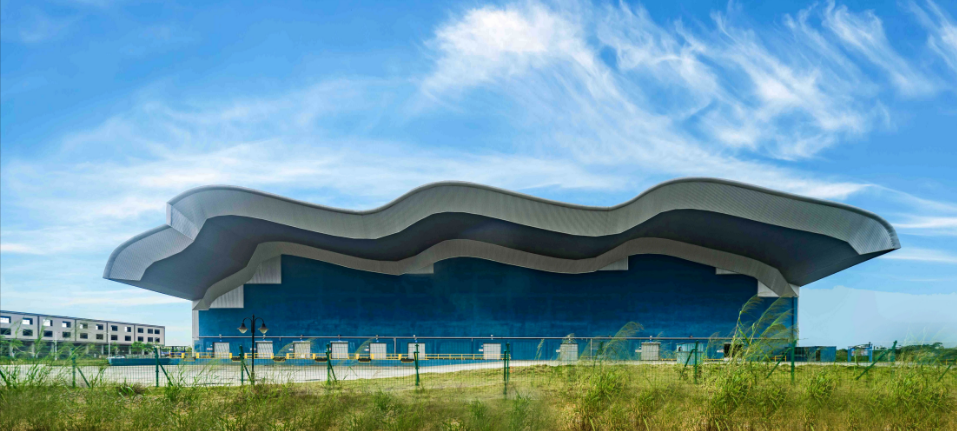

  由于工艺生产的需求，厂房内柱网尺寸最大达18*42m,最大悬挑尺寸15m,如何让设计更经济，结构选型及设计都将对此产生巨大的影响。

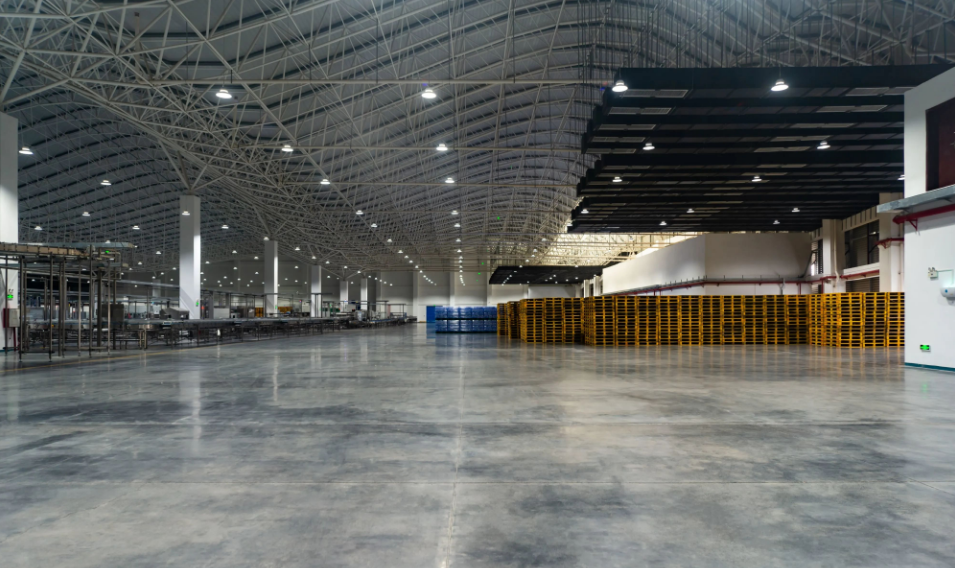

  项目屋面设计采用的钢结构网架结构，依靠其钢体本身的受力，用螺栓球将钢柱连接在一起，相互交错支撑，从而形成各种不同形状的屋顶空间，满足了建筑形态奔放舒展的需求，创造了浪漫的艺术造型，完美地阐释和实现了设计方案的初衷，也顺利地解决实际生产过程中所需要的柱跨、净高、大出挑等多重难题。

如何应对室内机电及组织屋面排水

  由于工艺设备和立体仓的使用需求，整体建筑内部呈现为不规则起伏状高大空间形式，对于室内机电设计均具有极大的挑战性；建筑造型的特点，屋面呈现三维方式的起伏状，如何组织好屋面排水，给建筑和给排水专业带来了新的设计探索与实践；

如何设计采光及保障屋面防水性能

  由于工艺生产的需求，室内采光需采用漫反射光源，如何在屋面设计采光窗并保证防水的严密性也给设计师不少挑战。

  屋面波峰低谷处侧壁通过设置内外两层结构型防水玻璃纤维采光板解决了室内漫射光的需求，同时通过铝合金扣条框将铝镁锰合金屋面板与纤维采光板严密地锁边，杜绝了漏水隐患，实现了立面所追求的技术效果。

05  技术特色

  钢结构网架是一种多次超稳定空间结构，结构内力计算通常采用矩阵位移法。矩阵介次要根据工程情况而定，简单的工程其矩阵介次也要达上万次，复杂一些的工程其矩阵介次更是难以数计。使用计算机采用高斯函数迭代法，计算一次也要数个小时。因此，本项目工程结构内力计算工作量非常大，施工图设计难度高。

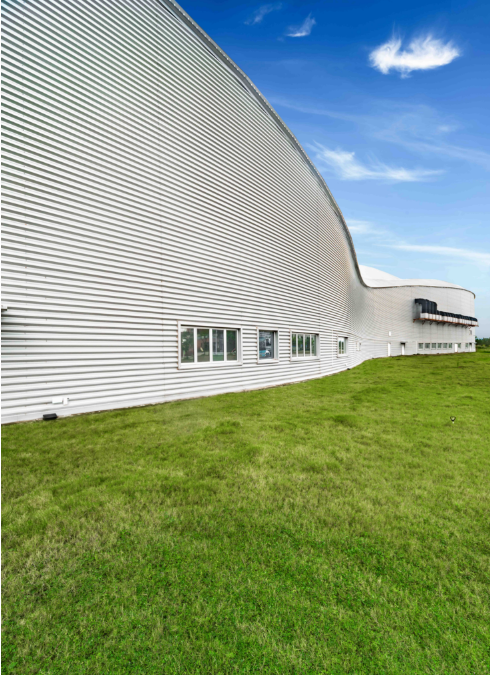

  屋面板材选用银灰色扇形弯弧铝镁锰合金板，这种板材被广泛应用于展馆、机场、大型购物中心等屋面和外墙。它具有：重量轻、强度高、耐腐蚀（防锈、耐酸碱）、可塑性好、安装方便、环保可回收循环利用。与普通彩钢板相比，其强度和刚度优于彩钢板；由于铝镁锰合金板能和大气形成氧化铝薄膜，故使用年限明显优于彩钢板；另外，铝镁锰合金板的厚度较彩钢板厚，在防雷性能上也明显占优。

06  综合效益

  景田阳江纯净水项目的建成，能够满足厂区生产、储藏、运输一体化流水作业；在建设过程中，由于采用整体规划和系统集成建设方法，采用新颖的设计手法和前瞻性的建筑材料，与传统建筑各系统独立建设方法相比，大大节省了建设投资。

  项目通过别致的设计造型和设计理念将传统厂房的概念颠覆、艺术化，提升企业的知名度和城市的形象；同时项目设计有参观走廊，让游客直接深入其中体验设计，这对于工业与文旅相结合的发展思路提供了有益的探索与实践。

  建筑内部设置了环保空调，既为工作人员提供了舒适的办公环境，又同时降低了能耗，对减少环境污染做出了贡献。同时，在建筑室外设置生态停车场、绿化休闲场地，积极创造固碳条件，为碳达峰、碳中和做出项目应有的努力和贡献。

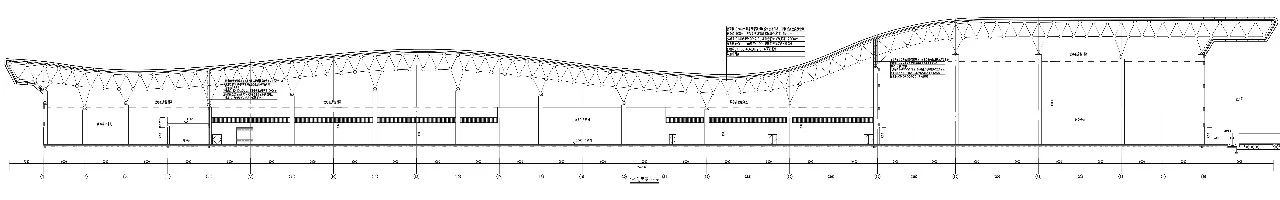

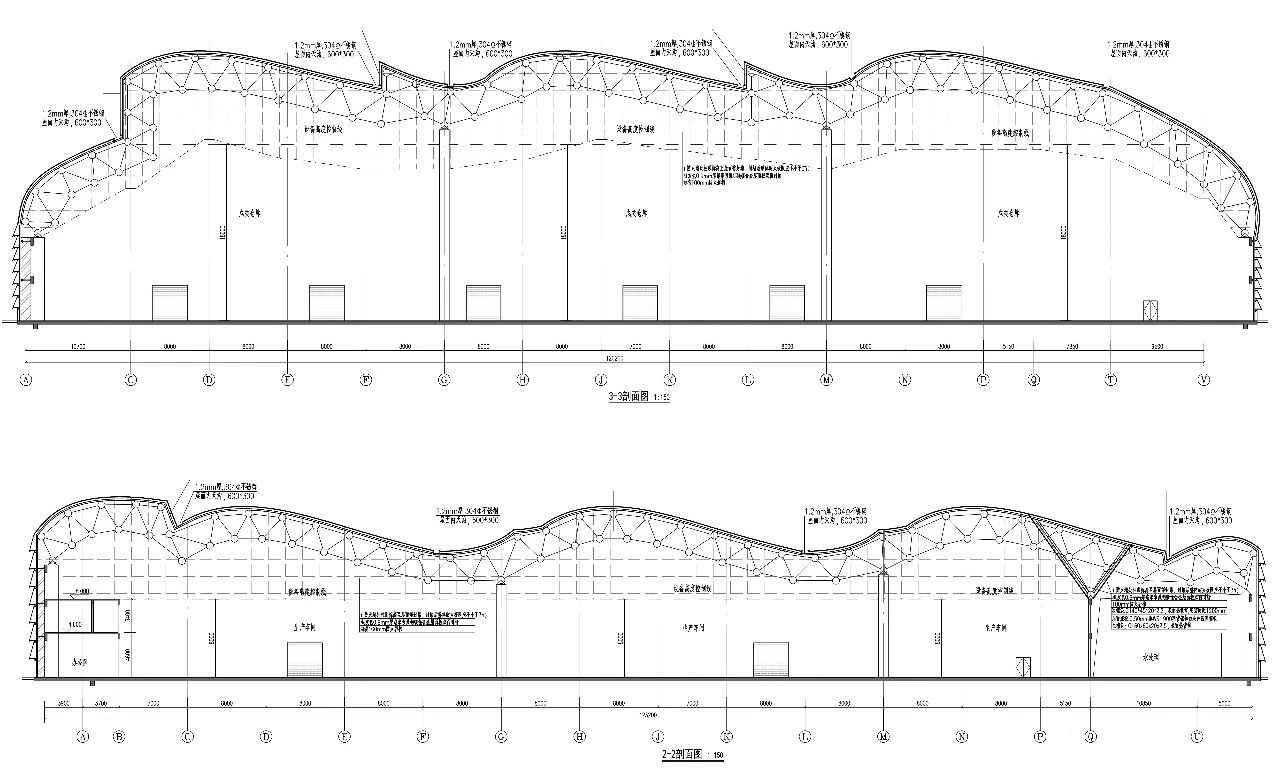

▲剖面图
