近日，由中国图学学会举办的“龙图杯”全国BIM大赛发布获奖名单，华南公司参赛作品《白云城投总部大厦项目施工阶段BIM技术综合应用》在2507个作品中脱颖而出，荣获一等奖。在 “坚持管理创新”和“强化科技创新”的业务体系下，公司大力推广BIM技术基础管理落地，白云城投总部大厦项目积极开展基础BIM技术应用、创新BIM技术探索，深度挖掘BIM应用创效点，组织开展BIM+AI机器人、BIM+MR、BIM+装配式机房的应用观摩。项目以BIM5D平台为核心，使BIM技术贯穿整个施工阶段，从施工质量、安全、合同、进度、技术方面进行全方位管理，为项目提质增效。

项目简介

       白云城投总部大厦项目位于广州市白云区云城街道齐富路以南、联富大厦以西、齐富大酒店以东，规划建筑用地面积约1.5万平方米，总建筑面积约8万平方米，其中地上计容面积约5.5万平方米，地下室建筑面积约2.5万平方米，最大单体建筑面积为6.5万平方米，由四座商务办公楼和配套商业楼组成。

BIM综合应用介绍

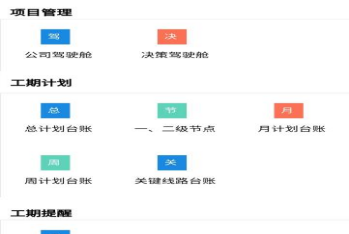

       工程管理系统应用

       项目在公司指导下，研发工程管理系统，包含三大模块：工期管理模块及时把控工期履约风险，对可能影响关键节点的工作提前预警，制定专项措施保证工期履约；物资管理模块及时更新物资调拨盘点台帐，加强物资线上流程管理；BIM5D模块对模型进行线上协同管理，集成并共享工程各参与方信息。

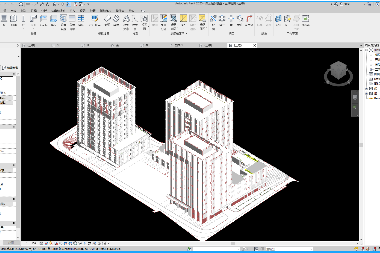

       施工组织设计及样板应用

       为确保合理利用空间和场地资源，实现平面及立体交叉作业按计划有序进行，项目结合BIM技术进行施工组织设计，建立质量虚拟样板区，进行三维可视化交底，尽可能减少材料的运距，合理利用场地空间及资源，加强安全文明施工管理。

       可视化施工模拟交底

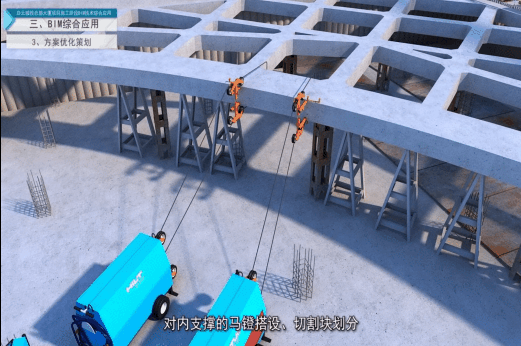

       基于BIM模型，通过Navisworks和C4D等软件，项目模拟内支撑拆除施工工艺的混凝土块切割和场内转运动画，优化内支撑拆除顺序，对工人进行方案技术交底，持续推进现场施工进度，缩短工期。

       BIM+装配式应用

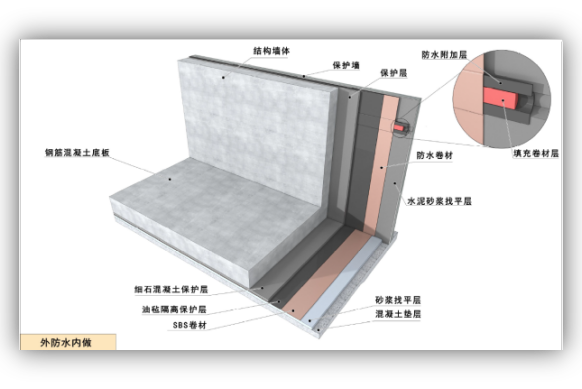

       利用BIM技术建立项目BIM三维装配式节点模型，通过模型直观展示各部位连接做法和与屋面工程交接部位，对节点进行优化设计，将平面节点图无法表述的部位利用三维构造来体现，进行可视化施工交底，便于指导施工安装。

       标准层装配式构件

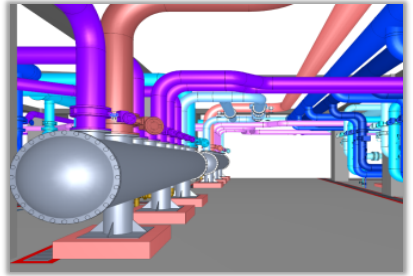

       项目使用BIM+MR应用进行装配式泵房安装，对泵房各专业进行模型创建，根据图纸设计中的阀件型号，利用Rebro进行1:1泵组模块搭建，现场模拟安装复核，最后在装配式工厂进行预制化模块加工，现场进行拼装。项目采用BIM+装配式对泵房进行细致设备排布，优化全专业管线路由，保证加工高效安装美观。

       二次结构施工应用

       因二次结构工程量庞大，项目合理运用BIM模型，提前模拟出符合施工现场的砌块排布方案，统计出各规格砌块用量，安排砌筑施工计划，并根据生成的量单作为物资需求表下料，减少材料损耗。

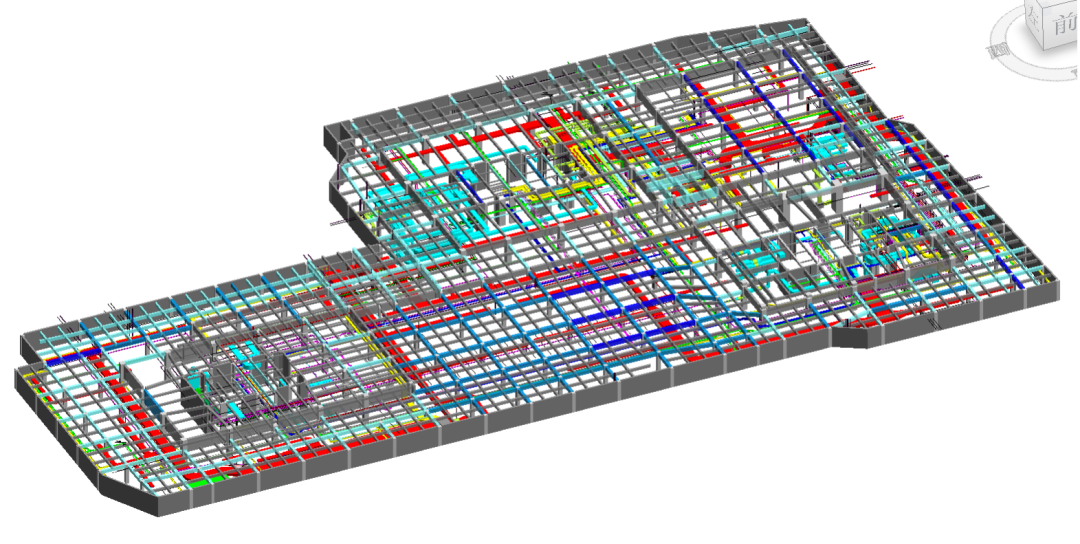

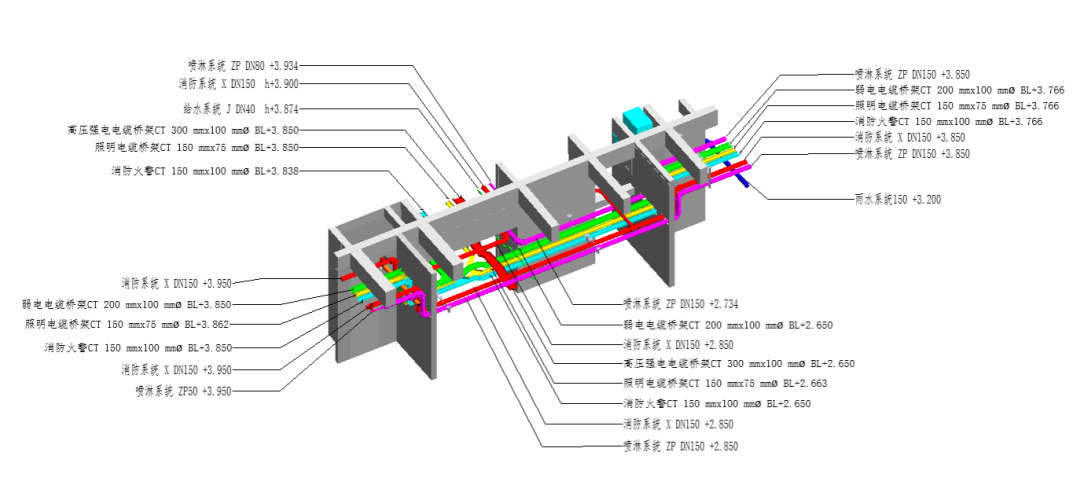

       管线综合深化

       项目利用BIM技术，通过建筑、结构、机电多专业模型链接，对原机电设计图纸进行管线优化，通过Navisworks进行碰撞点调整，制定初步管综方案，确定管线排布原则，项目各单位开会讨论可实施性，最终确认管综方案，进行大面积管综出图，指导现场施工。

        净高分析

       项目A栋首层有自然通风用风道，电梯厅外管道落差较大，项目通过管综优化并与设计沟通交流后，采取不规则形状吊顶，在保证吊顶高度的同时，提供足够的施工及放线空间。

       现场云扫描模型校核

       项目利用最新的三维扫描技术，对机房进行三维扫描后生成点云文件，转换为三维模型，利用此模型校核此前建立的机房模型，使模型文件与现场实际情况保持一致，为后续机房预制化加工打好基础。

创新应用

       BIM+无人机场地管理

       项目通过BIM技术对各阶段的临建、堆场、加工场、施工路线进行三维布置，通过对比无人机航拍和BIM模型，及时了解现场情况，调整场地平面布置，同时利用无人机对人员无法巡检的区域进行安全检查，实现了对总平面的全过程、全方位的动态管理。

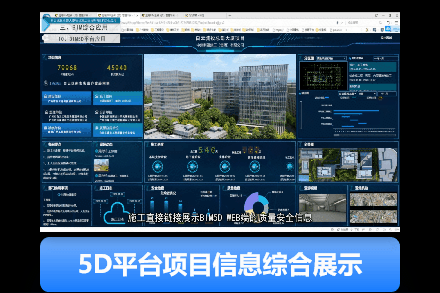

       BIM5D平台集成应用

       项目利用BIM5D平台，以BIM三维模型和数据为载体，关联施工过程中的进度，将进度分三级节点管控：在合同与成本管控时，先锁定目标成本，将招采信息在公司内部透明化，让招采有据可依，防止定价不合理；在安全管控时，依托BIM模型对现场危险源进行识别，提前出具危险源识别报告，施工前对相关人员进行安全技术交底；在质量管控时，先对构件分类，筛选识别出重点管控部位，事前对工程质量进行可视化交底。

       安全管理临边洞口防护施工模拟

       由于本项目临边洞口多，施工现场环境复杂，项目通过BIM技术对工程基坑、临边、洞口、楼梯、电梯井等部位预先进行临边防护布置，建立BIM模型进行动态仿真漫游，通过BIM模型辅助识别危险源，减少安全管理的盲区。

成果与总结

       项目结合BIM技术，举办“质量月”观摩活动，活动当天现场观摩达400余人，线上“云观摩”6W+人次，体现项目智慧建造水平，成为白云区质量月观摩一大亮点，获当地媒体报道。项目不断开拓创新，获得“金标杯”施工组一等奖，”建模大师杯“优秀奖，广东省土木建筑业学会科学技术进步三等奖1项，广州市科学技术进步三等奖1项，立项2个研发课题，完成9个实用新型专利申报，发表论文8篇，完成省级QC成果二等奖2项、三等奖1项，完成科技成果鉴定6项。华南公司将持续夯实BIM基础管理能力，加强人才培养力度，落地BIM创效应用，持续开展BIM+新技术试点应用，强化BIM创新驱动力，为项目完美履约贡献力量。
