1.软件综述

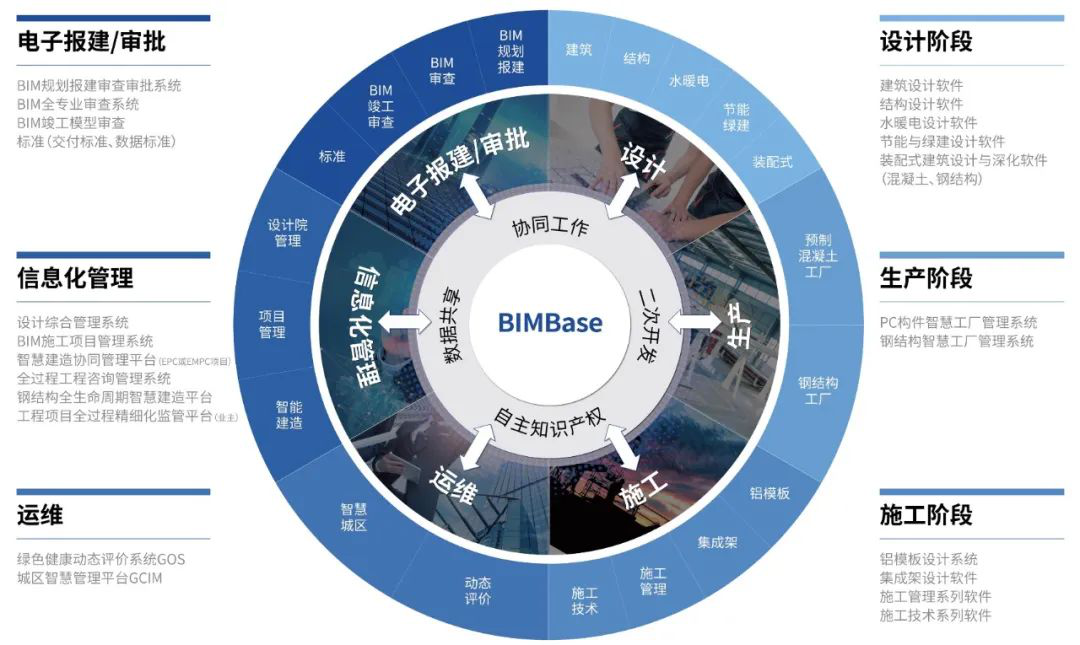

       以构力科技公司开发的PKPM为基础,全新的国产BIM软件PKPM-BIM,可以提供建筑、结构、水、暖、电五个主要专业的数字化建模和应用功能,主要包括模型创建,BIM 模型审查,以及设计协作这几个大的方向。软件的底层平台是完全自主知识产权的BIMBase,包含几何引擎、渲染引擎、数据引擎三大核心,提供了九个大功能,包括参数化组件、通用建模、数据转换、数据挂载、协同设计、碰撞检查、工程图、轻量化应用、二次开发。



2.功能特点

       PKPM-BIM软件中细节和功能较多,这里按照不同阶段,不同用途的视角来进行讲解。



工具视角:提升效率

       在产品的研发理念上,PKPM-BIM借鉴了很多二维的设计习惯,同时引入了一些三维的工作方式,尽可能让设计师在继承传统工作流程的前提下,逐渐习惯BIM的工作方式:举几个例子。

出图

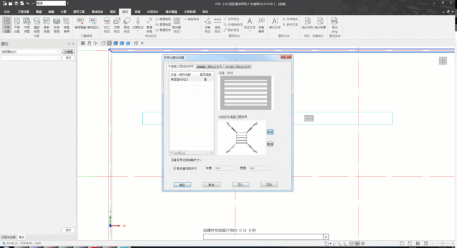

       虽然是三维工作方法,但本质上是继承了CAD软件里面图纸布局的理念。PKPM-BIM是先有模型,然后通过一定的规则,来生成一个图面,而不仅仅是把三维模型的平面投影给「切」出来。比如,为了符合国内出图的标准要求,软件提供了符号化的功能,通过选择和匹配,三维的设备构件可以用符合国内要求的二维符号来替代生成。

识图

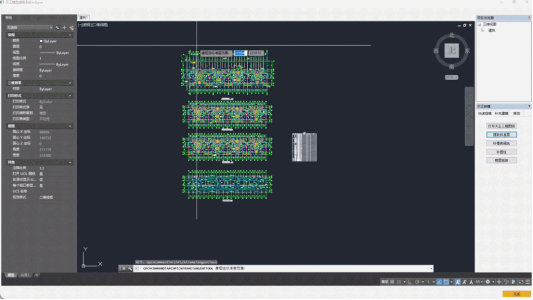

       方案阶段图纸会有大量的调整,二维的效率要高于三维,所以往往是在方案设计师已经生成了一套CAD方案图纸的情况下,基于BIM的深化设计才正式介入。在这样的情况下,基本的墙柱板就不需要手动建模,可以从图纸提取这些基本数据,除了一般的CAD图纸,软件还支持识别天正的图纸。

       PKPM-BIM可以在同一个文件里逐层提取标准层图纸,拾取之后通过楼层组装功能,定义好每一层的标高以及标准层的数量,就可以初步自动生成建筑模型。图纸中的墙、柱、门窗、楼板等构件,以及房间信息,都会按照设定好的楼层关系识别到三维软件环境里,节省基本建筑的建模时间。

机电智能连接

       目前软件对常规常见系统,都可以完成管线绘制和设备布置,同时也支持设备管线智能连接、自动规划路径、自动计算参数等快捷功能。其中机电专业的绘制已经达到比较自动化的程度了,绘制管道的过程中可以自动生成过渡件、弯头和三通等管件,也可以通过框选,自动生成正确系统的支管,连接干管和末端设备。在调整管线综合的过程中,软件也通过内置避让规则,提供了一些便捷的调整工具,比如管道对齐、打断、连接、翻弯等操作。

碰撞检查

       用PKPM-BIM做碰撞检查,不需要把模型导出、检查出错误再回到模型修改。选择楼层、构件和检查范围,就能在软件内生成检查报告,可以在报告里直接点击,定位到碰撞位置,直接修改。



专业设计视角:解决核心设计业务

       PKPM-BIM的总体定位,是面向设计院的一线人员,希望提供一个替代现有设计工具的选择,去解决自身的核心设计工作业务,而不仅仅是满足BIM翻模的需求。

规范检查

       软件里可以设置整个建筑的各种属性,比如建筑分类、耐火等级、建筑级别、消防系统、最大净高等信息。模型检查之前,可以选择依照哪本规范来进行审查,基于所在省份的BIM审查规则进行模型自检,对于不满足要求的构件,可以高亮定位,批量修改。自检完成之后,就可以一键把模型上传到服务器,进行正式的BIM审查,审查结果会从服务器返回到软件里,弹窗提示模型中哪些地方不符合审查规范中的哪一条。可以直接选择某一条,对应的未过审构件会以列表形式显示出来,按照审查要求作出修改。对应的错误全部修改之后再提交,就可以通过审查。

结构计算

       软件和PKPM结构计算是可以无缝对接,结构计算模型可以在PKPM-BIM里直接打开,生成结构构件。当然也可以用常规的三维结构模型,添加符合出图规范的轴网、标注、剖面示意等元素。反过来,软件中建立的模型,也可以直接导出到PKPM结构计算软件中来验算结构。

节能分析

       基本建模工作完成之后一键跳转到节能设计专业模式,可以设置项目的位置信息、用地性质、建筑类型等属性,然后选择这个项目遵照的节能设计标准,给软件节能计算做基础参考。利用软件提供的智能房间匹配,可以直接把建筑模型中的房间类型与标准中规定的房间类型做匹配,不需要重新定义房间。接下来对建筑内的材料进行编辑,给屋面、内外墙、窗、幕墙等构件设定传热系数、太阳辐射吸收系数、传热阻等参数。剩下的规定性指标计算就交给软件自动完成,还可以直接生成一份节能设计报告书,不满足要求的部分会重点提醒。

设计与运维对接

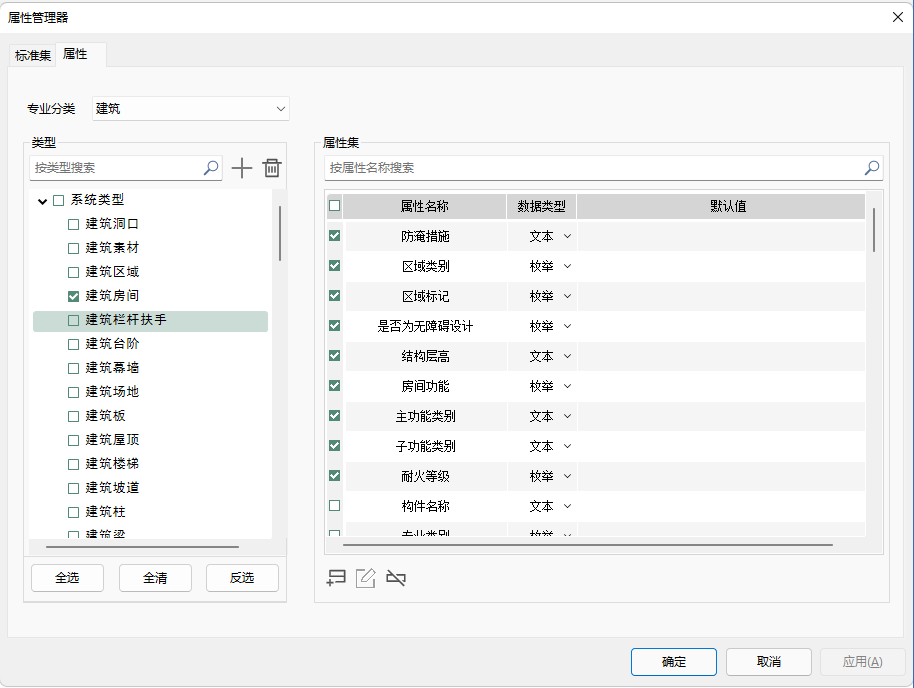

       目前很多项目的设计,不仅要满足施工出图的要求,还要与后期的运维对接。PKPM-BIM在这方面使用的是xdb数据格式,里面的数据类型还在不断完善,软件提供了类型属性管理器,让设计师能方便地添加不同构件的属性。

协同工作视角:让工作流通起来

       PKPM-BIM使用了基于中心数据库构件级别的协同模式,这种协作模式带来的直接好处就是跨专业的设计师,可以从「各自画图、定期开会」的模式,转变为随时互相帮助的实时协作模式。其中部分重点功能如下。

权限管理

       管理者可以通过预设不同专业的权限,解决工程师对构件的管理和编辑,避免多个设计师的操作冲突。一个构件被某个人锁定,其他人就失去了对这个构件的编辑权限,但可以查看到它的所属权限,直到锁定这个构件的设计师释放锁定,其他人才能进行操作。

变更查询

       设计过程中可以查看不同版本构件的变更情况,每次从服务器上下载数据,都可以查看最新的变更情况,同时变更构件会高亮显示,方便快速定位。对于服务器上记录的不同版本,还可以通过「版本比对」的功能查看两个版本构件的变化情况,并且通过列表和构件高亮的方式呈现出来。

开洞提资

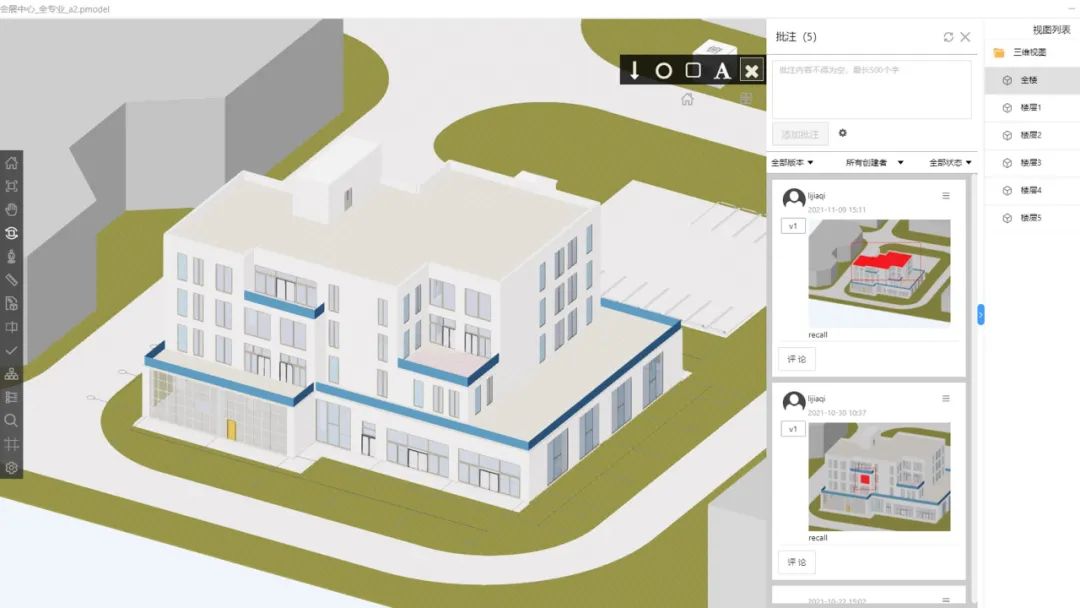

       软件提供了一套从提资到处理的工作流程。比如,对很多管道穿墙穿板的地方,软件提供了自动开洞和加套管的功能,机电专业设计师只要批量选择楼层、机电专业和建筑结构,就可以一键在整个项目范围里搞定,结构专业也可以实现与机电专业的开洞提资处理。另外,除了基于模型内部的协作,PKPM-BIM也支持轻量化的协作模式,模型可以生成二维码,用在线方式给没有建模软件的人,浏览内嵌了信息的模型,也可以针对特定视角和构件在线批注问题,方便多人在线协作。
