在过去的一年，中国市政工程西北设计研究院有限公司（简称“市政西北院”）承接的多个BIM设计项目，在BIM大赛中斩获多个奖项。未来，我们将持续耕耘技术创新领域，激活企业发展新活力，全面推进市政西北院高质量发展，为迈向国际一流基础设施全生命周期服务商打好基础。

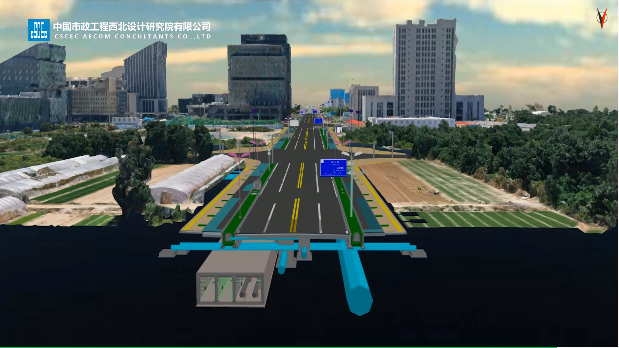

西咸新区世纪大道提升改造工程设计BIM应用

项目简介

  西咸新区世纪大道提升改造工程位于国家级新区西咸新区内，是连接西安、咸阳两座城市的重要交通通道。项目西起沣河，东至绕城高速，道路长4.3km，规划宽度80m，道路等级为城市主干路，是包括了道路工程、综合管廊工程、立体过街设施工程、管线改迁工程及景观工程在内的大型市政综合类项目。该项目为完善城市路网布局，更新城市形象风貌具有重要意义。

应用亮点

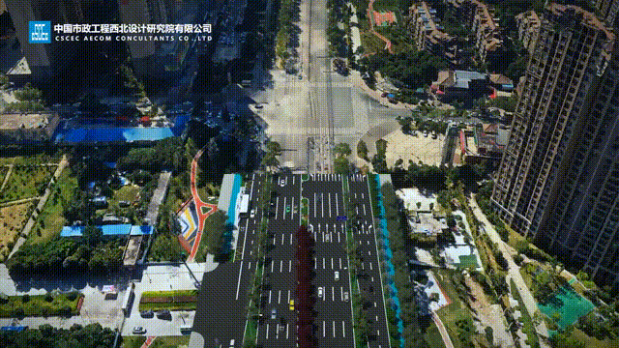

• 项目签订了独立的BIM咨询服务合同，咨询内容囊括了项目的设计与施工前期阶段，完成了全段实景模型、物探管网模型的建立及五个分项工程的BIM设计任务，并进行了设计数据集成整合，构建出世纪大道片区内的数字孪生模型，并进行整体数字化交付。

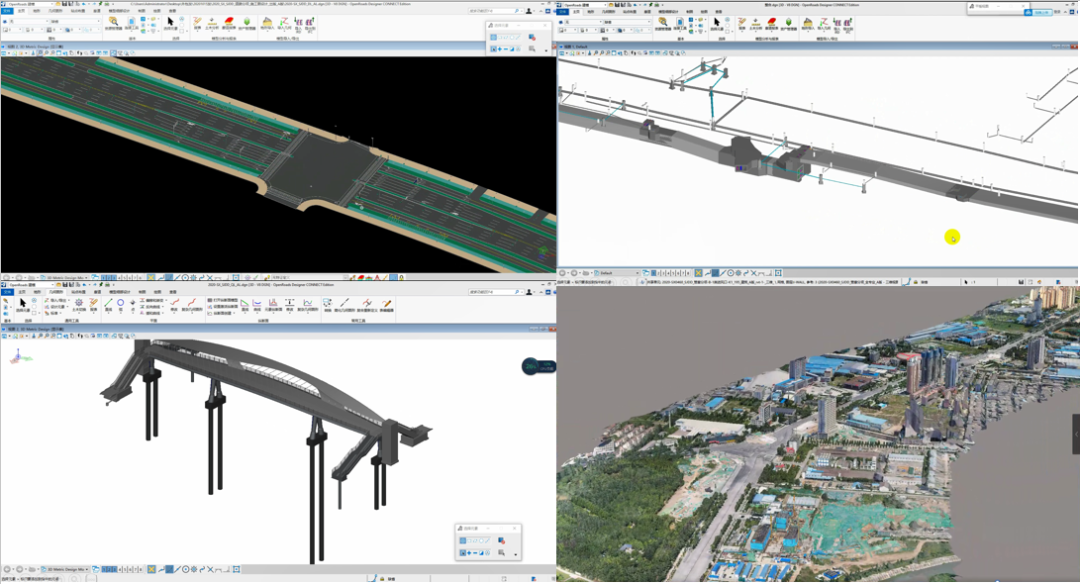

• 在设计阶段，基于模型进行了力学模拟，管线改迁模拟、可视域分析、空间分析与工程量统计等BIM应用，提升部分专业设计效率，解决了工程条件复杂、专业繁多、管线分析难等设计难题。

获得荣誉

• “全球基础设施光辉大赛”入围者奖

• 第十二届“创新杯”建筑信息模型（BIM）应用大赛市政工程类二等奖

• 信息技术服务业应用技能大赛建筑信息模型（BIM）三等奖

• 第二届工程建设行业BIM大赛三等成果（市政共用类）

• 第二届 “市政杯”BIM应用技能大赛单项组一等奖

• 第三届甘肃省BIM技术应用大赛设计组一等奖

BIM技术在全地下污水厂的EPC总承包应用—西安市第三污水处理厂

项目简介

  西安市第三污水处理厂扩容工程是陕西省首个全地下污水处理厂，总占地面积2.49万㎡，总建筑面积为4.68万㎡，提标规模10万m³/d,采用双层加盖的全地下式布置，所有污水处理构筑物均位于地下箱体内。



应用亮点

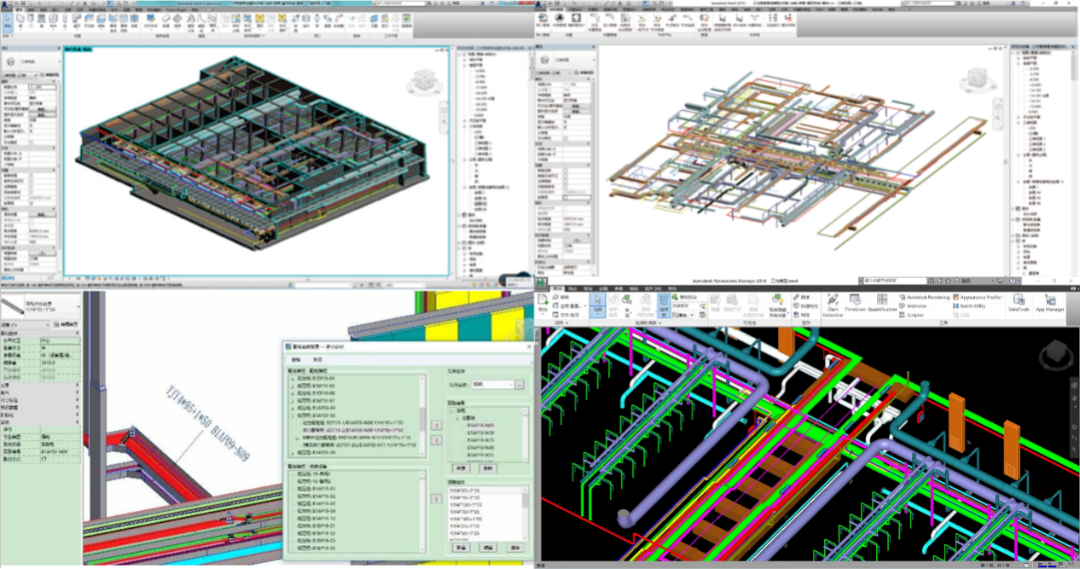

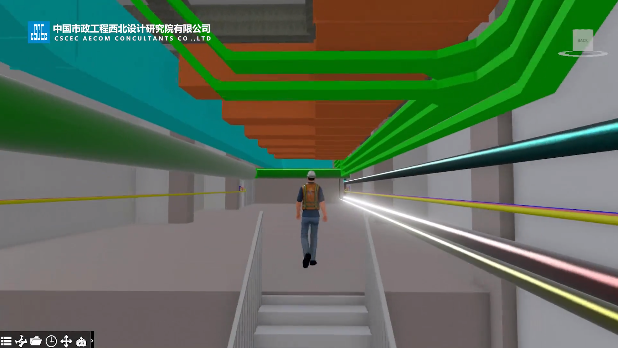

• 完成了水厂单体构筑物的土建、设备及水厂管廊间的BIM设计工作，使得管廊间管线排布更优，减少了管廊间净空高度，底板较原方案抬升1.5m。

• 探索EPC模式下的BIM设计模式，通过BIM设计工作解决了管线综合排布难等设计难题，优化了水厂整体设计方案。

• 项目沟通全过程基于三维可视化的BIM模型进行，设计模型充分考虑了数据的传递性。

获得荣誉

• 第十二届 “创新杯”（BIM）应用大赛工程建设综合BIM应用二等成果

• 首届工程建设行业BIM大赛一等成果（市政公用类）

• 第二届 “市政杯”BIM应用技能大赛综合组二等奖

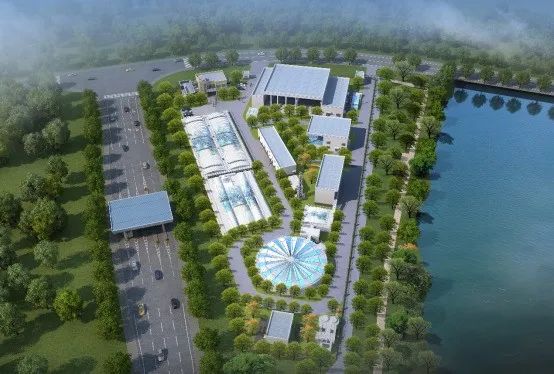

温州市永嘉县桥头污水处理厂扩容EPC+O项目BIM全生命周期管控综合解决方案

项目简介

  项目现状规模为1万m³/d，扩容1.5m³/d，扩容后总规模为2.5m³/d，项目以BIM数字化管理EPC+O项目为目标，围绕设计BIM+施工BIM的全过程应用进行探索和实施。

应用亮点

• 全过程BIM应用，建立了以设计院为主体的EPC+O的水厂项目BIM数字化管理技术平台的应用，提高了工程建设质量和项目综合管理水平。

• 项目交付了工程数字化成果，实现了全量全要素的水厂工程数字化施工数据交付。

• 通过建模、管综、碰撞、深化设计，实现施工过程零返工。

• 通过施工模拟复杂关键节点，调整进度计划，实现高效施工。

获得荣誉

• 第二届工程建设行业BIM大赛三等成果

三维数字设计在园区市政道路工程中的创新应用

项目简介

  西咸新区丝路经济带能源金融贸易区市政道路工程，位于国家级新区西咸新区的中心区域，该区域是西安新中心新轴线的核心承载区，其中丰安路、丰产路、金融三路道路总长度3.1km，设计内容包括道路、综合管廊、管线等分项工程。该项目对完善园区综合交通体系，缓解交通运输压力具有重要意义。

应用亮点

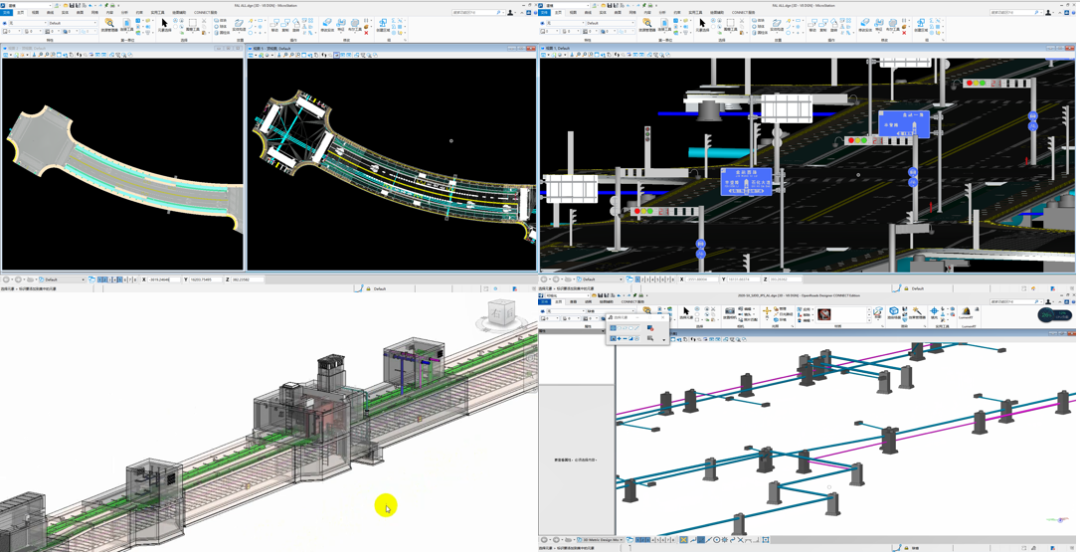

• 项目基于实景模型进行全专业三维数字化设计，构建片区CIM级数字孪生模型，并完成项目整体数字化交付。

• 基于基础设计数据进行项目综合管理平台的研发尝试，实现工程设计协同、建设管理、智慧运维等全过程的数智化管理，突破了现有项目参与方的信息界面，全面提升工程管理效能。

获得荣誉

• 第三届“市政杯”BIM应用技能大赛设计组一类成果

BIM技术在榆中县污水处理厂新建工程EPC总承包项目的应用

项目简介

  榆中县污水处理厂新建工程位于甘肃省兰州市榆中县，该污水处理厂由地下三个箱体、地上办公楼和园林景观组成，近期处理规模为2.5万m³/d，远期处理规模为5万m³/d，建筑 60990㎡。为第二设计院设计牵头EPC总承包项目。项目具有协调难度大、工程体量大、设计时间短、质量要求高、管线综合难度大、社会影响力大等诸多难点。

应用亮点

• 该项目利用BIM技术，解决了团队建模协同难题，同时建立了构建模型库，方便BIM数据在企业内部共享、提高工作效率。

• 模型所有族均做到参数化，支持后期施工及采购。

• 创新性采用了二维码读取轻量化模型技术，方便现场人员随时利用手机技能读取复杂节点模型数据。

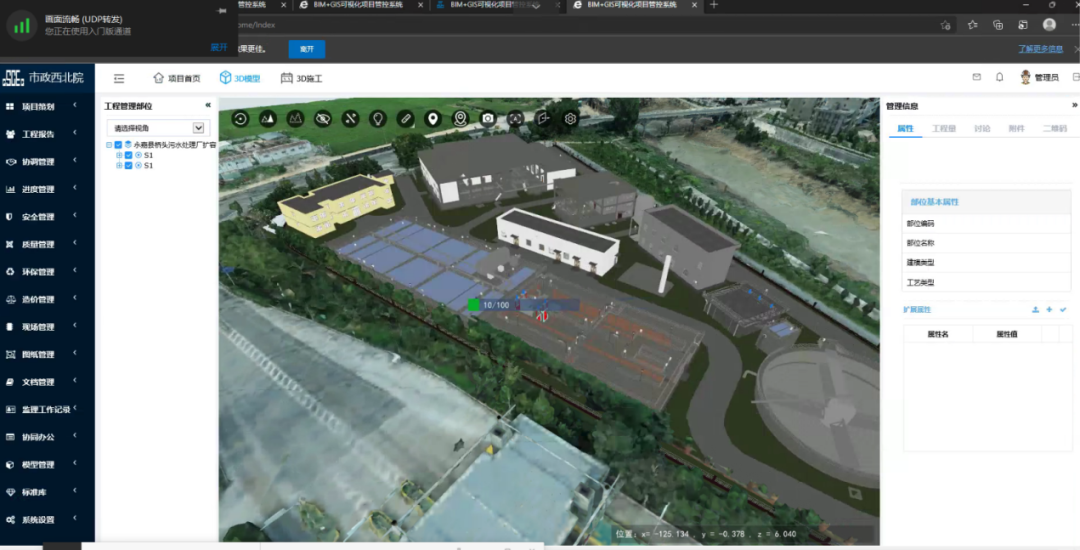

• 该项目采用的数字化管理平台，将设计、质量、安全、BIM集成在一个数据中心，真正实现了从设计到施工、管理信息化、一体化。BIM技术成功为该项目赋能、为未来积蓄经验。

获得荣誉

• 甘肃省第四届BIM技术应用大赛一等奖

兰州定连片区十七条道路EPC项目

项目简介

  该项目是2020年兰州市重大项目，位于兰州高新区技术产业开发区定连片区,由八条主干道和九条次干道组成，共计30km。主要内容包括道路工程、桥涵工程、给水、中水、污水、雨水、热力、燃气、电力、电信等市政基础设施和智慧城市系统。项目建成后，将推动兰州市高新区基础设施建设。

应用亮点



• 建立全线路工程量三维实景模型和管网模型，与现场实际相结合，项目形象展示更加生动。

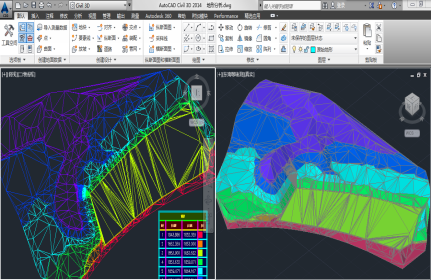

• 生成地形曲面，并进行方向、坡度、高程等的分析，为场地平整区域选定提供参考。

• 对项目前期重要工序进行模拟施工，方便方案优选及技术交底。

• 对地下管线进行建模，开展碰撞测试，优化设计，避免返工，节约工期，减少成本。

• 对涵洞基坑周边防护、安全标牌、展示牌等进行建模并渲染出图，直观了解防护搭设方式及最终效果，方便交底及方案展示。

• 实现文档管理、现场管理、安全、质量管理的集成化；模型浏览、标记、查看构件信息等功能，便于与现场施工情况比对，更好指导施工。

获得荣誉

• 甘肃省第四届BIM技术应用大赛优秀奖
