近日，根据《广东钢结构金奖“粤钢奖”评选办法》的相关规定，经评审专家组初审、专家委员会终审及社会公示等程序，共21项钢结构工程获得第十三届广东钢结构金奖“粤钢奖”，其中，广东省建筑设计研究院有限公司（简称“广建院”）深圳机场卫星厅及其配套工程、南海区体育中心项目-体育场游泳馆、广东湛江机场迁建工程航站区工程3个项目荣获“粤钢奖”设计类一等奖。

获奖项目展示

01 深圳机场卫星厅及其配套工程

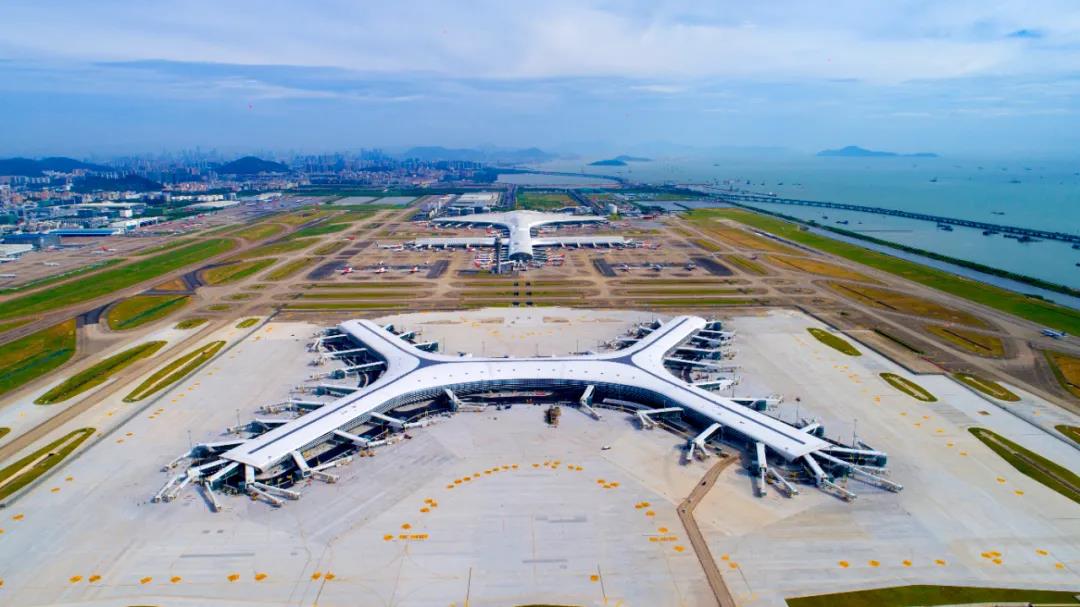

深圳机场卫星厅航拍图

  位于深圳市宝安区，平面呈X型，整体外轮廓尺寸约为549米×502米，占地面积约5.6万平方米，总建筑面积约23.5万平方米，钢结构屋盖投影面积约7万平方米，最大跨度68米。

  全面践行建筑结构装修一体化设计思路，基于建筑整体“X”型外观造型到内部“X”型的装修效果，钢结构屋盖体系采用了结构力流传递、组织逻辑衍生平面稳定性更佳的“X”型交叉桁架，其中四个指廊屋盖采用斜交倒三角桁架结构，中央指廊屋盖采用斜交倒三角桁架与正方四角锥网架的混合结构形式，用钢量适中，完美传达了“X”型的建筑构建逻辑。

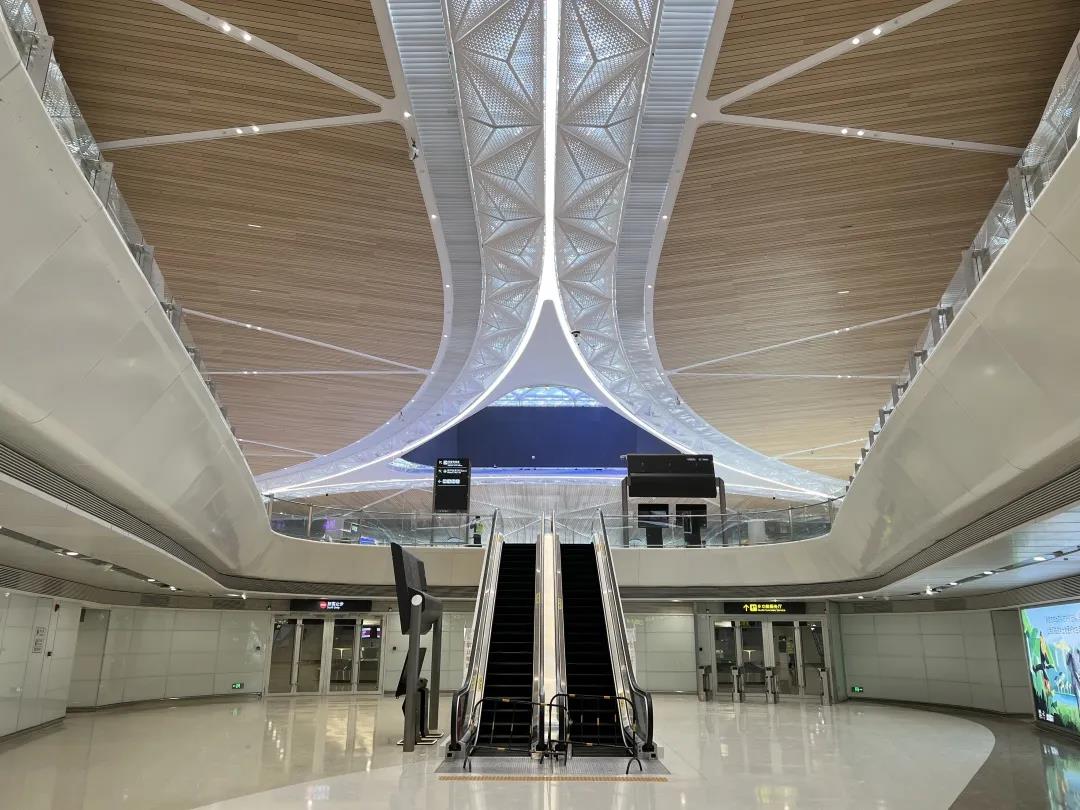

内部“X”型的装修效果

  因紧张的施工周期，设计时采用了钢结构屋盖震振双控、超长结构温度应力控制等技术，有效解决了工程中的重点难点问题，获得了显著的社会和经济效益。本项目已通过行业验收，于2021年12月7日正式通航。

02 南海区体育中心项目 体育场游泳馆

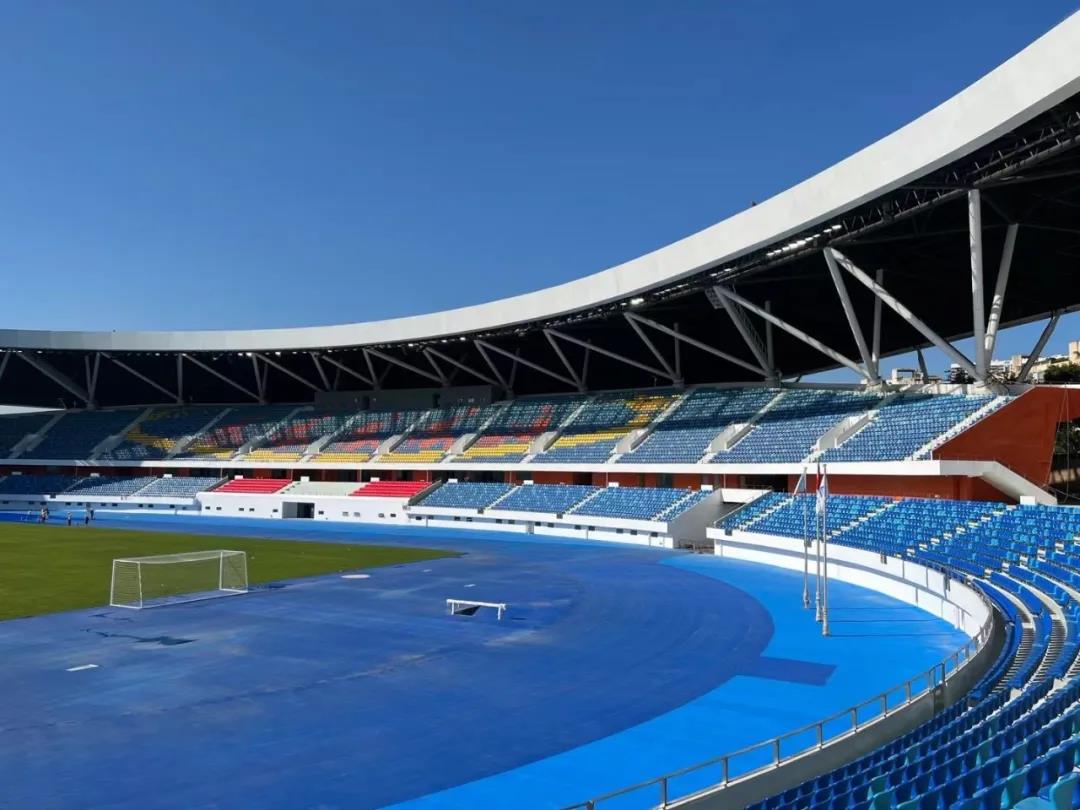

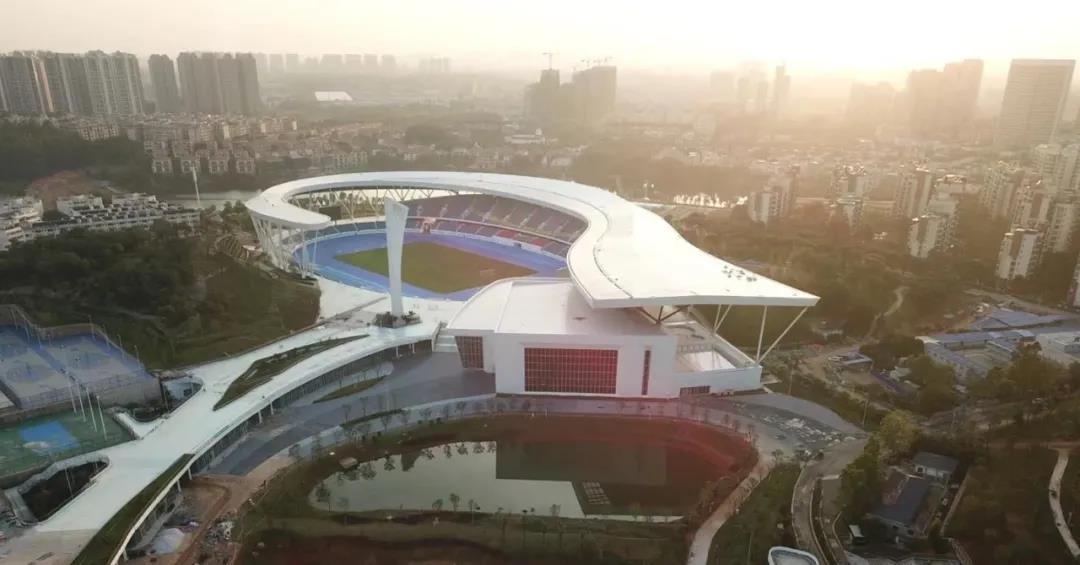

体育场游泳馆航拍图

  主要为“一场三馆一校及配套”（体育场，体育馆、游泳馆、全民健身综合馆，体校配套），总建筑面积约36.1万平方米。

  通过利用弧形平面的造型，构造了高效的空间抗侧力体系，采取有效的温度控制措施，合理解决了抗侧需要强约束、消减温度效应需要释放约束的矛盾，开创了全国首例在开口型复杂体型屋盖上采用纯二力杆支承的抗侧体系。

体育馆内部图

  采用的钢结构关键技术包括：兼顾抗侧能力和温度效应消减的抗侧体系技术、大抗拔力和剪力且低约束力矩的共心万向支座设计技术、考虑基础刚度和震中距的超长结构行波效应分析技术和引入人工干预的铸钢节点拓扑优化方法等。在超长、大跨度、大悬挑的建筑外形条件下，开创了先进的结构体系，用钢量适中，取得较高的经济效益。

03 广东湛江机场迁建工程航站区工程

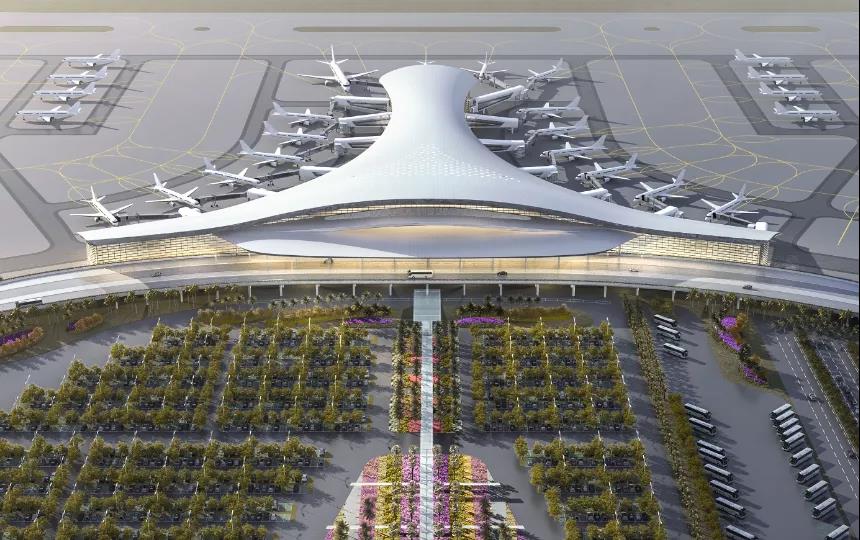

机场效果图

  位于湛江市吴川境内，整体外轮廓尺寸约为358米×287米，总建筑面积约6.2万平方米，钢结构网架投影面积约3.4万平方米，最大跨度54米。

  航站楼屋盖为自由曲面形状，设计上结合工程的建筑特点，优选了建筑美观、受力合理的结构形式正放四角锥网架结构，雨棚结构采用钢框架结构，网架屋面和雨棚屋面均采用檩条支承的金属屋面系统，雨棚钢结构与陆侧支撑屋盖的框架柱铰接连接，以利于抵抗陆侧高幕墙的风荷载。

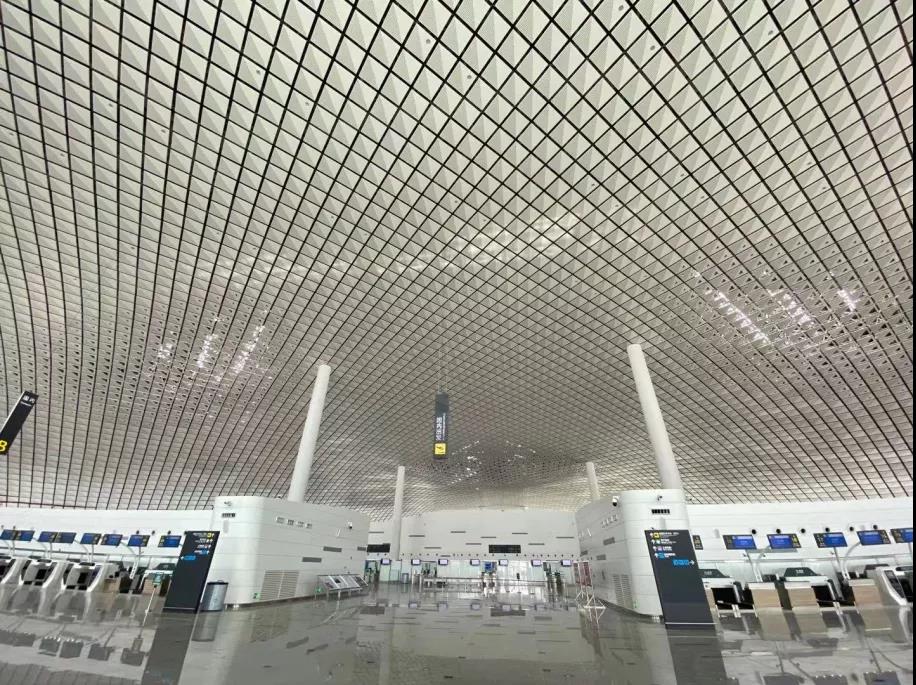

室内大空间实景图

  在满足安全、经济、美观的前提下，结构方案合理，用钢量适中，圆满完成了工期和成本方面的预期目标，于2021年4月21日通过行业验收，已经正式通航。

 “粤钢奖”以推动我省钢结构工程建设的进步与发展，弘扬现代钢结构轻量化理念为主要目标，是广东省钢结构协会优质工程的最高奖项。“粤钢奖”的获得，是对广东省建筑设计研究院有限公司科技创新成绩的鼓励与肯定。后续，广东省建筑设计研究院有限公司将继续加大科技投入，支持国家战略发展方向的前沿技术项目，寻求建筑业前沿引领技术、促进企业改革发展的技术创新。
